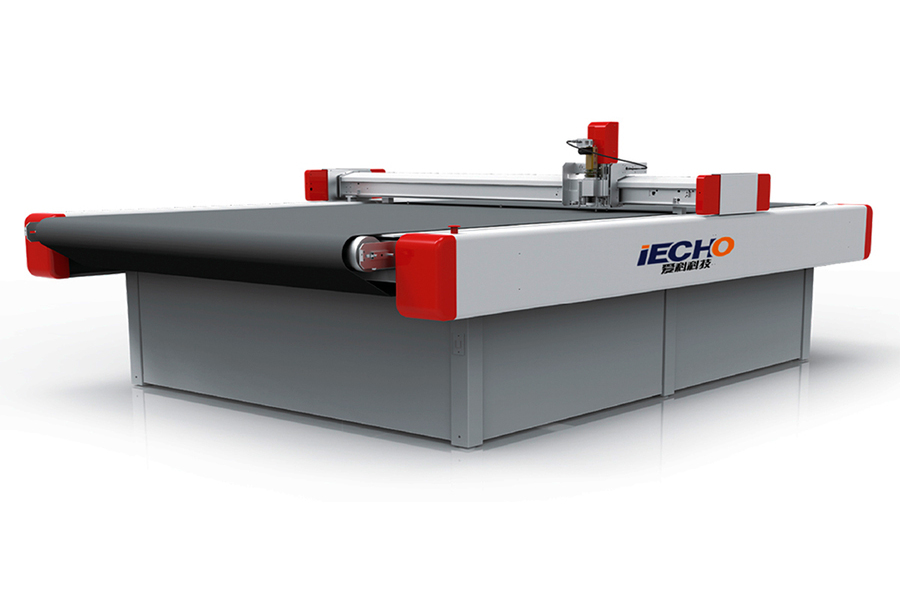

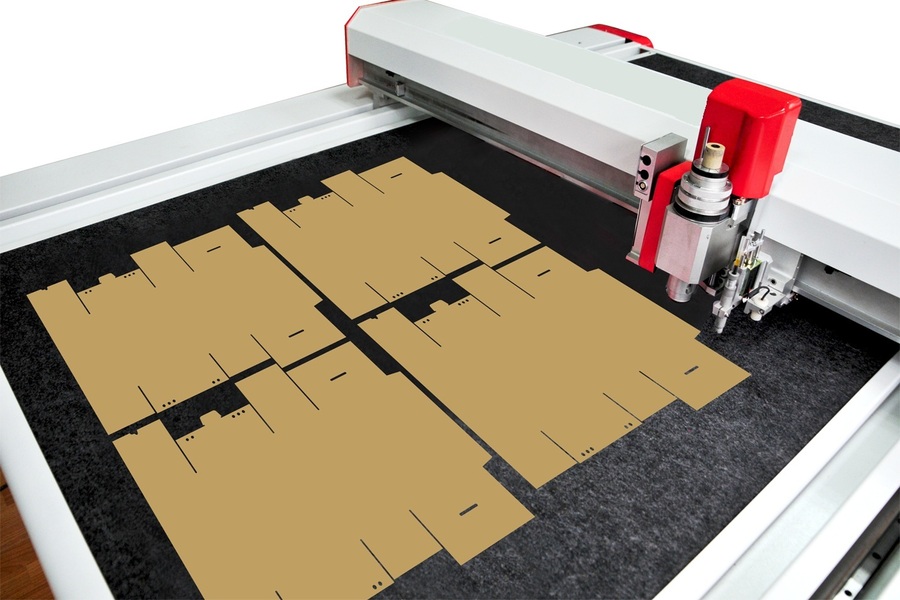

Цифровой бюджетный режущий плоттер iECHO серии BK является передовой интеллектуальной цифровой системой резки, специально разработанной для производства серийных заказов в упаковочной и полиграфической индустриях, а также для изготовления мелких и средних серийных заказов в других отраслях. С помощью передовой 6-осевой высокоскоростной системы управления движением каретки, она способна выполнять различные операции, такие как цельная порезка, полурезание, биговка, v-образная резка, штамповка, маркировка, гравировка и фрезерование, быстро и точно. Эта машина позволяет выполнить практически любую задачу по резке.
Система резки от iECHO помогает клиентам быстрее и эффективнее обрабатывать точные, новые, уникальные и высококачественные продукты в ограниченное время и пространство. Это открывает новые возможности для развития бизнеса и обеспечивает клиентам конкурентные преимущества на рынке.
Серия iECHO BK отличается следующими особенностями:
Бюджетное решение небольшого формата: Эта серия предлагает доступные решения для небольших производств и предприятий с ограниченным бюджетом.

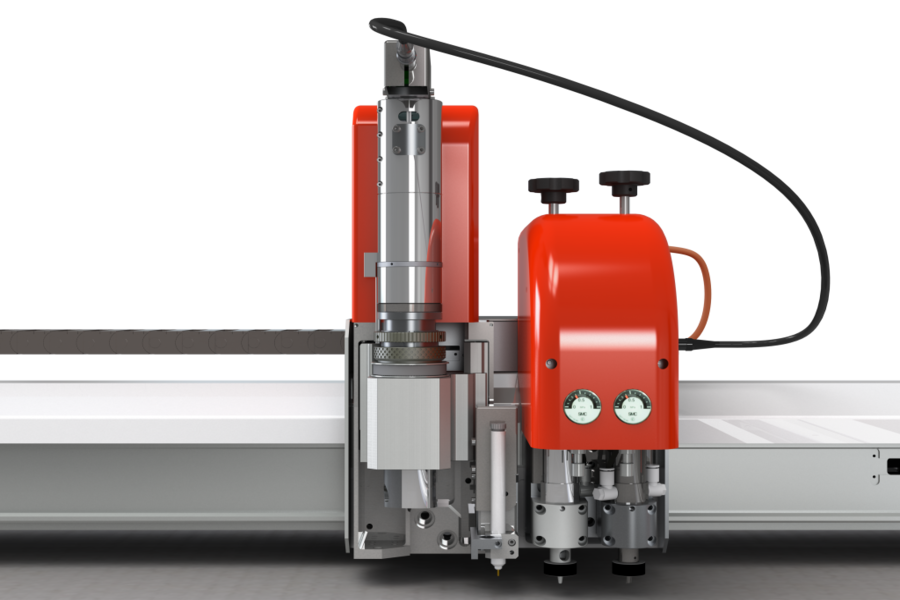

Одна или две режущие головки на каретке: До двух инструментов могут быть установлены на одной каретке, что расширяет возможности обработки материалов.
Высокая скорость резки до 1 м/сек: Эта серия обеспечивает быстрое и эффективное выполнение задач по резке.
Возможность резки различных типов материалов: Она может работать как с листовыми, так и с рулонными материалами, а также осуществлять подетальную резку крупногабаритных материалов.
Мощный вакуумный насос с регулируемой силой прижима: Обеспечивает эффективное крепление материала и стабильную работу плоттера
Система безопасности Safety Device: Обеспечивает безопасность во время эксплуатации устройства.
Управляющий софт iECHO iBrightcut и CutterServer: Программное обеспечение предоставляет пользователям интуитивно понятные инструменты для управления и оптимизации работы плоттера.
Размеры столов: Доступны различные размеры столов для выбора в соответствии с потребностями пользователя: 1300х1100 мм, 1700х1300 мм и 2500х1600 мм.
Базовая комплектация: Эта серия оборудована базовым набором модулей и функций. Она включает однозонный вакуумный стол с акриловой столешницей, а также может поставляться с одной или двумя режущими модулями для установки инструментов.
Максимальная скорость резки: Достигает 1 м/сек, что значительно быстрее по сравнению с ручной резкой и может обеспечить значительное повышение производительности.
Эти характеристики позволяют пользователям осуществлять быструю и эффективную резку различных материалов с высокой точностью и производительностью.”
Опции для раскройных комплексов iECHO
Конвейерная система
Все модели режущих плоттеров могут быть оснащены интеллектуальной функцией непрерывной резки на конвейере. Это позволяет эффективно обрабатывать протяженные задачи,используя как листовые, так и рулонные материалы, что способствует повышению производительности и уменьшению затрат труда.
Подача может быть двух типов:
Пассивная система: Рулонные материалы подаются на конвейер прямо с устройства подачи, который оснащен валом подачи материала, дополнительным валом и механизмом натяжения материала.
Активная система: Работа системы синхронизирована с конвейерной системой комплекса, она предусматривает датчик петли и контроль кромки материала.
Система безопасности оператора (Safety Device)
Все модели оснащены эффективной системой защиты, обеспечивающей безопасность оператора во время работы комплекса. Четыре кнопки аварийной остановки немедленно прекращают работу машины при их нажатии, что снижает риск травм для персонала.
Система определения глубины инструмента (AKI)
Система определения глубины инструмента (AKI) автоматизирует процесс установки необходимой глубины погружения инструмента. Эта система позволяет быстро, легко и с высокой точностью настраивать глубину погружения режущих инструментов, таких как тангенциальный нож, нож Kiss cut и дисковый нож. Такой подход гарантирует прорезание материала без повреждения статической подложки или ленты конвейера, что обеспечивает качественную и бесперебойную работу системы резки
Система оптического позиционирования по меткам CRS
Система оптического позиционирования по меткам CRS во всех моделях раскройщиков iECHO является важной частью оборудования. Она включает в себя высокоточную автоматическую систему позиционирования, которая базируется на встроенной CCD-камере. Эта система обеспечивает точное положение инструмента и возможность контурной резки с помощью реперных меток на материале. Использование такой системы позволяет избежать ошибок, которые обычно возникают при ручных операциях, и обеспечивает учет всех особенностей вырезаемого изображения.
Возможные модули
Универсальный модуль
Универсальный модуль предназначен для перемещения различных инструментов по рабочему полю. Гибкость и универсальность этих модулей позволяют легко и с минимальными затратами создать конфигурацию режущей системы, полностью соответствующую конкретным требованиям к резке и обработке материалов.
Пробивной модуль
Пробивной модуль разработан для создания отверстий диаметром от 2 до 5 мм. Он оптимально подходит для плотных материалов, таких как кожа, пористый или резина. Этот модуль позволяет одновременно пробивать отверстия разных диаметров, что повышает его универсальность и эффективность.
Фрезерующий модуль 0,35 кВт
Фрезерующий модуль мощностью 0,35 кВт базируется на высокопроизводительном шпинделе с мощностью 350 Вт. Этот модуль рассчитан на использование трехмиллиметровых фрез. Он предназначен для обработки более мягких материалов, но способен обрабатывать и более сложные материалы за несколько проходов, что делает его весьма универсальным и эффективным инструментом для разнообразных задач обработки материалов.
Инструменты
Универсальный тангенциальный инструмент
Предназначен для высокоскоростного раскроя материалов широкого спектра толщиной до 5 мм. Для данного инструмента поставляются лезвия толщиной 0,63 мм, 1 мм и 1,5 мм.
По сравнению с другими инструментами тангенциальный нож UCT является наиболее экономически эффективным, так как обеспечивает высокую скорость резания и низкие затраты на техническое обслуживание.

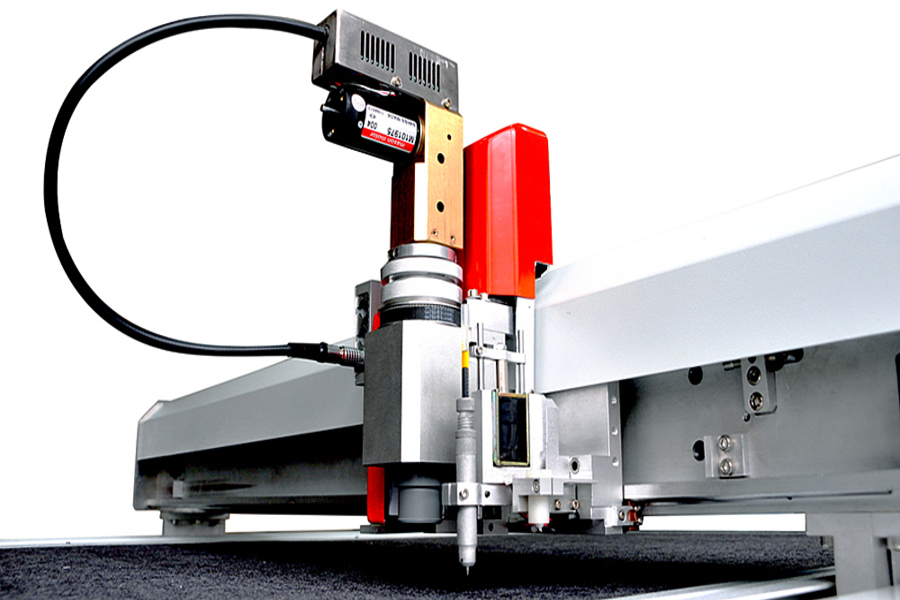

Фрезерный инструмент CNC
Шпиндель фрезы обеспечивает высокую скорость вращения – до 60000 об./мин. Мощность шпинделя – 350 Вт. Фреза с высокочастотным приводом может использоваться для резки жестких материалов толщиной до 20 мм.
Специальная система пылеудаления позволяет проводить работы с максимальной эффективностью и минимальным количеством сопутствующих отходов.
Инструмент для маркировки
Инструменты для нанесения графической информации, маркировки изделий. Используемые чернила серого цвета хорошо видны на поверхностях любого цвета.
Инструмент для надсечки Kiss Cut
Инструмент Kiss Cut Tool в основном применяется для высокоскоростной резки самоклеящихся ПВХ-пленок (изготовление наклеек). iECHO KCT позволяет прорезать верхнюю часть материала (пленку) без повреждения нижней (подложки).
Электрический осциллирующий инструмент
Электрический осциллирующий инструмент прекрасно подходит для сквозной резки материалов средней плотности.
Этот инструмент приводится в действие электромотором, обеспечивающим высокую скорость резки и перемещение ножа вверх-вниз с амплитудой хода 1 мм и частотой 18000 колебаний в минуту.
Пневматический осциллирующий инструмент
Пневматический осциллирующий инструмент iECHO POT приводится в действие сжатым воздухом и перемещает лезвие вверх-вниз с частотой 12000 колебаний в минуту и с амплитудой хода 8 мм.
Прочная конструкция инструмента специально адаптирована для резки жестких и прочных материалов. Благодаря нескольким видам лезвий, можно добиваться различных результатов обработки.
Инструмент для пробивания отверстий и проемов
Инструмент для пробивки отверстий и прорезей линейного расположения для быстрого нанесения на картон и гофрокартон линий сгиба для дальнейшего формирования объемного изделия и для легкого отделения деталей от несущего полотна.
Ротационный
инструмент
Предназначен для высокоскоростного раскроя тканей, трикотажа и нетканых материалов.
Идеально подходит для резки технических тканей – препрегов, материалов на основе углеродного, пара-арамидного, мета-арамидного и стекловолокна.
Инструмент угловой резки
Специальный нож для выборки V-образного паза для производства сложных конструкций из композитных материалов со вспененным наполнителем, сотового картона, пенокартона или сэндвич-панелей.
Бегущий инструмент
Бегущий инструмент для нанесения прямолинейных бороздок для последующей сборки плоской заготовки в объемное изделие.
Предназначен для картона, тонких гибких пластиков и других легко продавливаемых материалов.
Пресс-нож с бегущим колесом
Пресс-нож предназначен для деликатной резки гофро- и микрогофрокартона, сотового и гофрированного полипропилена, а также других материалов толщиной до 7 мм.
Текстиль
Одежда | Мягкая мебель Баннеры | Флаги | Рекламные конструкции
Пенокартон
Буквы и логотипы | Постеры Фоторамки | Ростовые фигуры
Синтетическая бумага (ПП)
Фотографии | Постеры Стенды Roll-up | Демонстрационные стенды
Сэндвич-полистирол
Креативные игрушки Модели и конструкции | Ростовые фигуры
Акрилове скло
Награды Рекламное производство | Декоративные элементы Скульптуры
Поролон
Защитная упаковка |
Сэндвич-материалы
Световозвращающие пленки
Дорожные знаки Знаки предупреждения | Декоративная аппликация
Алюминиевый композит
Буквы и логотипы | Демонстрационные стенды
АБС
Упаковка | Демонстрационные стенды POP-конструкции
Картон
Цветные коробки Пакеты | Пакеты с цветными коробками
Упаковка
Макулатурный картон
Упаковка | Подарочные коробки | Фоторамки | Макеты и модели
Гофрированный картон
Тара и упаковка | Подарочные коробки | POP-конструкции
Сотовые материалы
Защитная упаковка | Демонстрационные стенды Объемные конструкции
Гофрированный пластик
Демонстрационные стенды
Упаковка
Макулатурный картон
Упаковка | Подарочные коробки | Фоторамки | Макеты и модели
Вертикально гофрированный картон
Декоративные элементы POP-конструкции Демонстрационные стенды
Пластифицированный ПВХ (“мягкое стекло”)
“Силиконовые скатерти”| Настольные покрытия
Пластифицированный ПВХ (“мягкое стекло”)
“Силиконовые скатерти”| Настольные покрытия
Виниловые наклейки
Этикетки. Буквы и логотипы | Виниловые аппликации | Автомобильная и промышленная графика
