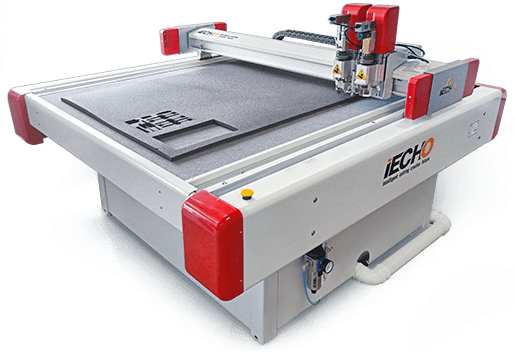

Планшетный режущий плоттер IECHO BK
- ■ Бюджетное решение небольшого формата.
- ■ Облегченная конструкция на 30% легче плоттеров предыдущего поколения.
- ■ От одного до двух инструментов на каретке.
- ■ Скорость резания до 1 м/сек.
- ■ Возможность резки листовых, рулонных материалов, подетальная резка крупногабаритных материалов.
- ■ Мощный вакуумный насос с возможностью регулировки силы прижима.
- ■ Система безопасности Safety

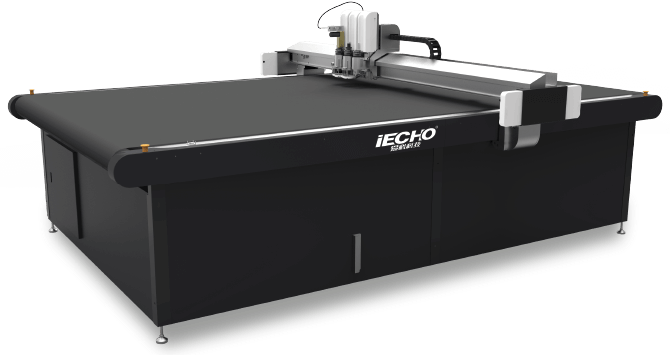

Планшетный режущий плоттер IECHO BK3
- ■ Режущие системы среднего формата.
- ■ Скорость резки до 1,5 м/сек.
- ■ От одного до трех инструментов на каретке.
- ■ Плоттеры серии BK3 имеют наибольшее количество управляемых вакуумных зон.
- ■ Возможность резки листовых, рулонных материалов, подетальная резка крупногабаритных материалов.
- ■ Прецизионный стол из высокопрочного авиационного алюминия.
- ■ Мощный вакуумный насос с возможностью регулировки силы прижима.
- ■ Система безопасности Safety

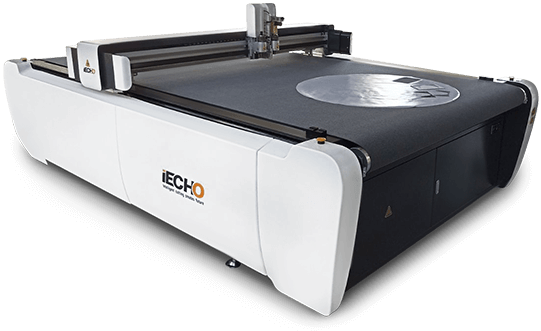

Планшетный режущий плоттер IECHO BK4
- ■ Самая высокая производительность – скорость резания до 1,8 м/сек.
- ■ Усовершенствованная система вакуумного прижима – производительность вакуумной системы увеличена на 25%.
- ■ Высокопрочная конструкция – несущая рама станков выполнена из стального профиля толщиной 12 мм.
- ■ Интеллектуальная система управления вакуумными зонами – настройка силы всасывания в каждой зоне осуществляется в зависимости от характеристик обрабатываемого материала.
- ■ Износостойкие электрические кабели – тест на 1 млн сгибаний, а также испытания на усталость не привели к повреждению электропроводов, что гарантирует большие сроки эксплуатации оборудования и высокую степень его электробезопасности.

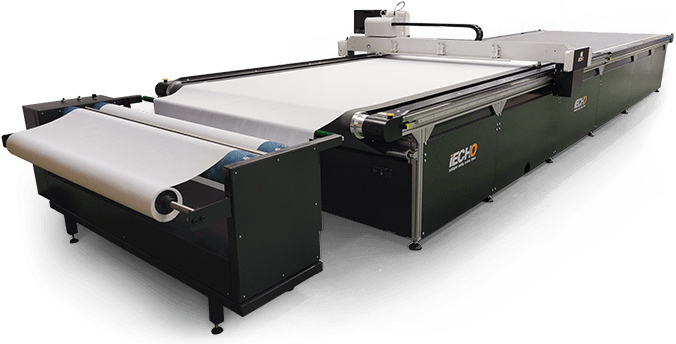

Планшетный режущий плоттер IECHO TK4S
- ■ Широкий модельный ряд – по желанию заказчика может быть изготовлен плоттер с нестандартными размерами рабочей области.
- ■ От одного до трех инструментов на каретке.
- ■ Скорость резки до 1,5 м/сек.
- ■ Возможность резки листовых, рулонных материалов, подетальная резка крупногабаритных материалов.
- ■ Разборная конструкция стола. Наибольшее количество доступных опций и инструментов.
- ■ Прецизионный стол из высокопрочного авиационного алюминия.
- ■ Мощный вакуумный насос с возможностью регулировки силы прижима.
- ■ Найбільша кількість доступних опцій та інструментів.

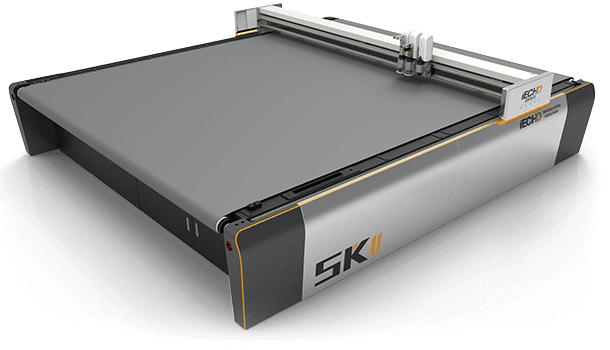

Многофункциональный раскройный комплекс iECHO SK2
- ■ Самый высокотехнологичный, быстрый и точный раскройщик из модельного ряда iECHO
- ■ Скорость резки может достигать 2 м/сек.
- ■ Вместо обычных систем линейного перемещения в iECHO SK2 используется линейный электродвигатель, в том числе ответственный за перемещение портала.
- ■ Быстрый отклик системы прямого привода позволяет существенно сократить время разгона и торможения, что способствует заметному повышению производительности станка.
- ■ Исключительная точность позиционирования, повышенная скорость перемещения, высокая точность на длинных ходах
- ■ Точность механического перемещения ± 0,025 мм, а точность механической повторяемости составляет 0,015 мм.
- ■ Каркас корпуса из высококачественной углеродистой конструкционной стали.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

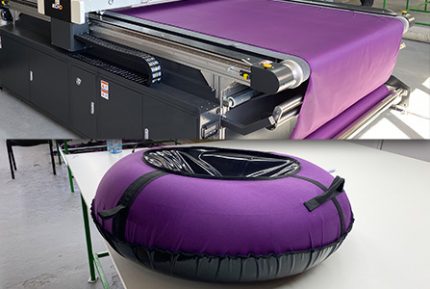

Конвейерная система
Все модели режущих плоттеров могут оснащаться интеллектуальной функцией непрерывной резки на конвейере.
Ленточный конвейер позволяет загружать материалы в непрерывном режиме, эффективно выполнять протяженные задачи, осуществлять сбор готовой продукции в условиях потока, обрабатывать не только листовые, но и рулонные материалы.
Конвейерная система - отличное решение для сокращения трудозатрат и повышения производительности.
Система оптического позиционирования
Во всех моделях раскройных комплексов iECHO предусмотрена установка системы высокоточного автоматического позиционирования. С помощью встроенной CCD-камеры обеспечивается точное положение инструмента и возможность контурной резки по реперным меткам.<
Благодаря этому можно избежать погрешностей, которые обычно сопровождают ручные операции, и учесть все особенности вырезаемого изображения.
Привод портала
В модели TK4S привод портала представляет собой косозубую рейку с шестерней (зубчатая передача), которая обеспечивает высокую скорость, долговечность, точность повторения и превосходную динамику при резке плотных материалов с экстремальной рабочей нагрузкой.
Другие модели раскройщиков имеют ременной привод портала, отличающийся бесшумностью работы, плавностью хода, отсутствием паразитных вибраций и слабой чувствительностью к перегрузкам.
Многозадачный вакуумный стол в моделях BK3 и TK4S
Ваккумный стол с зонированным прижимом обеспечивает надежную фиксацию заготовок. Участок вакуумного прижима можно выбрать в соответствии с размером материала, что позволяет повысить эффективность прижима в нужной области.
Благодаря преобразователю частоты, который предусмотрен для вакуумной системы, можно регулировать мощность вакуума в зависимости от вида и веса обрабатываемого материала и таким образом сокращать потребление электроэнергии.
Система безопасности Safety device
Раскройщики оснащены специальной системой с датчиком контакта, которая обеспечивает полную безопасность оператора в процессе высокоскоростной резки.
Комплексы могут также комплектоваться инфракрасным сенсорным устройством, автоматически блокирующим каретку при попадании рук или одежды оператора в опасную зону обработки или при обнаружении других посторонних препятствий.
Механическая система автоматической инициализации инструмента AKI
Глубина погружения режущего инструмента может контролироваться с высокой точностью благодаря автоматической системе инициализации инструмента с механическим датчиком.
Эта функция позволяет обеспечить полное прорезание материала (и тем самым повысить качество резки), свести к минимуму риск повреждения рабочей поверхности, уменьшить износ режущего инструмента и сократить рабочий цикл, исключив операции ручной настройки.
2 портала на модели TK4S
В модели TK4S предусмотрена возможность установки сразу двух порталов, что позволяет выполнять раскрой на всей площади стола.
Система из двух одновременно работающих модулей дает возможность существенно ускорить процесс резки и наиболее эффективно управлять всем рабочим процессом.
Інструменти
UCT
Призначений для високошвидкісного розкрою матеріалів широкого спектру завтовшки до 5 мм. Для даного інструменту поставляються леза товщиною 0,63 мм, 1 мм та 1,5 мм. У порівнянні з іншими інструментами тангенціальний ніж UCT є найбільш економічно ефективним, тому що забезпечує найвищу швидкість різання та низькі витрати на технічне обслуговування.

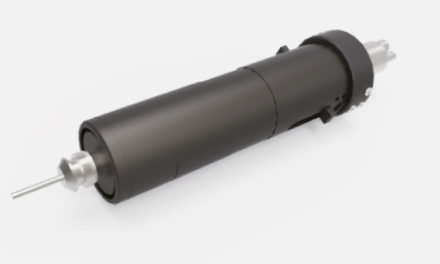

RZ
Шпиндель фрези забезпечує високу швидкість обертання - до 60000 об/хв. Потужність шпинделя – 350 Вт. Фреза з високочастотним приводом може використовуватися для різання жорстких матеріалів завтовшки до 20 мм. Спеціальна система видалення пилу дозволяє проводити роботи з максимальною ефективністю і мінімальною кількістю супутніх відходів. Система повітряного охолодження сприяє збільшенню терміну служби фрези. Інструмент iECHO RZ здатний працювати 24 години, 7 днів на тиждень.
EOT
Електричний осцилюючий інструмент чудово підходить для нарізного різання матеріалів середньої щільності. Цей інструмент приводиться в дію електромотором, що забезпечує високу швидкість різання та переміщення ножа вгору-вниз з амплітудою ходу 1 мм та частотою 18000 коливань на хвилину. Для інструментів iECHO EOT передбачені леза кількох видів.
POT
Пневматичний осцилюючий інструмент iECHO POT приводиться в дію стисненим повітрям і переміщає лезо вгору-вниз із частотою 12000 коливань на хвилину та з амплітудою ходу 8 мм. Міцна конструкція інструменту спеціально адаптована для різання жорстких та міцних матеріалів. Завдяки кільком видам лез можна добиватися різних результатів обробки. За допомогою спеціального леза можливе різання матеріалів завтовшки до 110 мм.
PT
Інструмент для пробивання отворів та прорізів лінійного розташування для швидкого нанесення на картон та гофрокартон ліній згину для подальшого формування об'ємного виробу та для легкого відокремлення деталей від несучого полотна. Для перфоратора передбачено вісім зубчастих лез з різним кроком та розміром зубів прямокутного профілю.
PRT
Призначений для високошвидкісного розкрою тканин, трикотажу та нетканих матеріалів. Ідеально підходить для різання технічних тканин – препрегів, матеріалів на основі вуглецевого, пара-арамідного, мета-арамідного та скловолокна. Розкрій здійснюється дисковими лезами, що обертаються з великою швидкістю різного діаметра, що мають форму кола або багатогранника.
СТТ
Біговальний інструмент для нанесення прямолінійних борозенок для подальшого складання плоскої заготовки в об'ємний виріб. Призначений для картону, тонких гнучких пластиків та інших матеріалів, що легко проливаються. Скоординований з програмним забезпеченням для різання з метою досягнення найкращого результату обробки інструмент може здійснювати біговку гофрованого матеріалу вздовж або впоперек його структури без ушкоджень поверхні.
PCT
Прес-ніж призначений для делікатного різання гофро- та мікрогофрокартону, стільникового та гофрованого поліпропілену, а також інших матеріалів завтовшки до 7 мм. Біговальне колесе делікатно підминає шари гофрокартона, зменшуючи його товщину, а лезо, що виступає з колеса, з легкістю прорізає шари матеріалу. Отже, швидкість розкрою значно підвищується, т.к. не обмежується частотою вібрації леза, як у випадку з осцилюючим інструментом. Глибина різу та зусилля притиску регулюється спеціальним механізмом, що дозволяє використовувати широкий спектр різних за товщиною матеріалів.

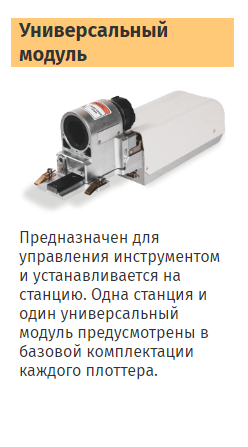

Инструменты
Универсальный тангенциальный инструмент
Предназначен для высокоскоростного раскроя материалов широкого спектра толщиной до 5 мм. Для данного инструмента поставляются лезвия толщиной 0,63 мм, 1 мм и 1,5 мм.
По сравнению с другими инструментами тангенциальный нож UCT является наиболее экономически эффективным, так как обеспечивает высокую скорость резания и низкие затраты на техническое обслуживание.

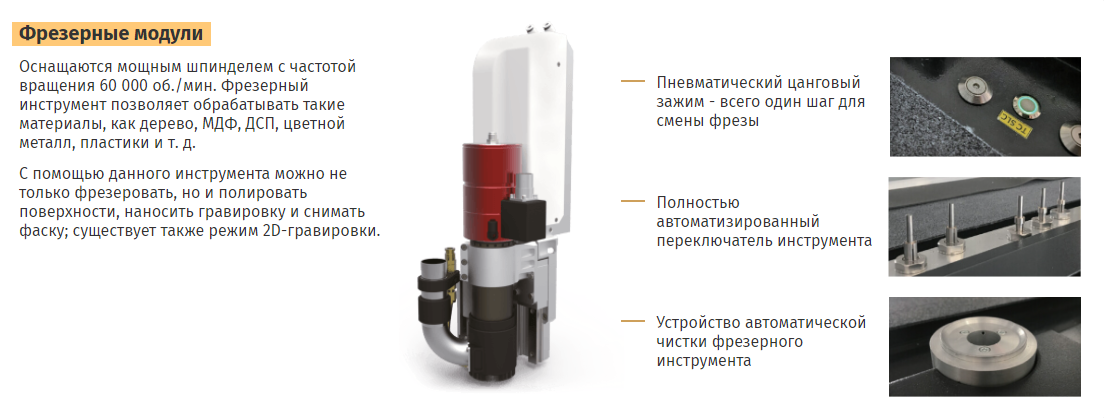

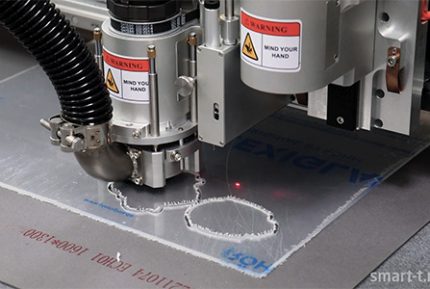

Фрезерный инструмент CNC
Шпиндель фрезы обеспечивает высокую скорость вращения – до 60000 об./мин. Мощность шпинделя – 350 Вт. Фреза с высокочастотным приводом может использоваться для резки жестких материалов толщиной до 20 мм.
Специальная система пылеудаления позволяет проводить работы с максимальной эффективностью и минимальным количеством сопутствующих отходов.
Инструмент для маркировки
Инструменты для нанесения графической информации, маркировки изделий. Используемые чернила серого цвета хорошо видны на поверхностях любого цвета.
Инструмент для надсечки Kiss Cut
Инструмент Kiss Cut Tool в основном применяется для высокоскоростной резки самоклеящихся ПВХ-пленок (изготовление наклеек). iECHO KCT позволяет прорезать верхнюю часть материала (пленку) без повреждения нижней (подложки).
Электрический осциллирующий инструмент
Электрический осциллирующий инструмент прекрасно подходит для сквозной резки материалов средней плотности.
Этот инструмент приводится в действие электромотором, обеспечивающим высокую скорость резки и перемещение ножа вверх-вниз с амплитудой хода 1 мм и частотой 18000 колебаний в минуту.
Пневматический осциллирующий инструмент
Пневматический осциллирующий инструмент iECHO POT приводится в действие сжатым воздухом и перемещает лезвие вверх-вниз с частотой 12000 колебаний в минуту и с амплитудой хода 8 мм.
Прочная конструкция инструмента специально адаптирована для резки жестких и прочных материалов. Благодаря нескольким видам лезвий, можно добиваться различных результатов обработки.

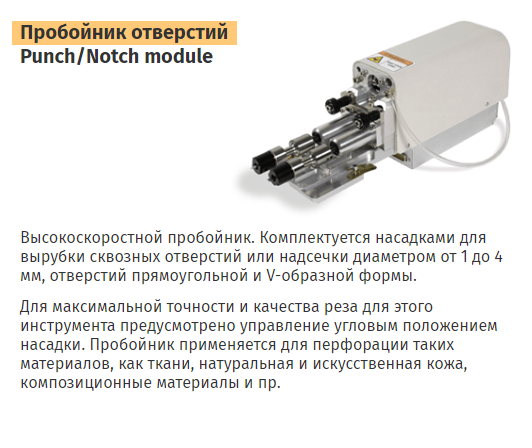

Инструмент для пробивания отверстий и проемов
Инструмент для пробивки отверстий и прорезей линейного расположения для быстрого нанесения на картон и гофрокартон линий сгиба для дальнейшего формирования объемного изделия и для легкого отделения деталей от несущего полотна.
Ротационный
инструмент
Предназначен для высокоскоростного раскроя тканей, трикотажа и нетканых материалов.
Идеально подходит для резки технических тканей – препрегов, материалов на основе углеродного, пара-арамидного, мета-арамидного и стекловолокна.

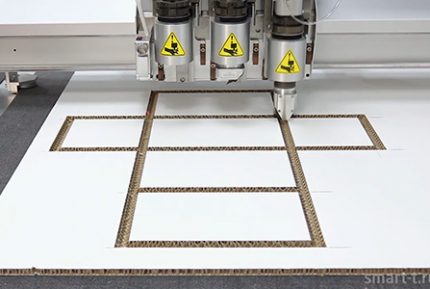

Инструмент угловой резки
Специальный нож для выборки V-образного паза для производства сложных конструкций из композитных материалов со вспененным наполнителем, сотового картона, пенокартона или сэндвич-панелей.
Бегущий инструмент
Бегущий инструмент для нанесения прямолинейных бороздок для последующей сборки плоской заготовки в объемное изделие.
Предназначен для картона, тонких гибких пластиков и других легко продавливаемых материалов.
Пресс-нож с бегущим колесом
Пресс-нож предназначен для деликатной резки гофро- и микрогофрокартона, сотового и гофрированного полипропилена, а также других материалов толщиной до 7 мм.

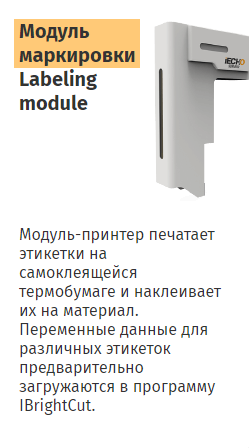

С помощью системы из нескольких проекторов, установленных над раскройщиком, на поверхность рабочего стола отображается раскладка кроя, созданная в макете. Это позволяет перед началом резки проконтролировать расположение деталей и при необходимости сделать корректировку схемы для рационального использования материала и минимизации отходов.
Автоматическая система на основе оптических датчиков позволяет осуществлять прецизионный контроль глубины погружения режущего инструмента с точностью до 0,3 мм и тем самым обеспечивать полное прорезание материала без риска повреждения рабочей поверхности. Оптическая система AKI совместима со всеми инструментами iECHO и, в отличие от штатного механического датчика, поддерживает настройку осциллирующего ножа.

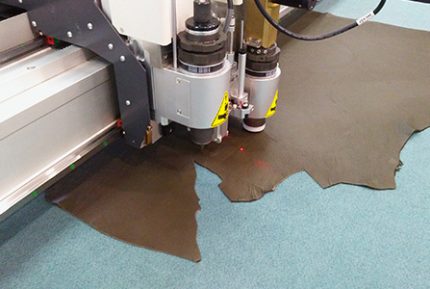

Система Leather Scan System специально разработана для работы с натуральной кожей, которая, за редким исключением, имеет более менее выраженные поверхностные недостатки. Чтобы не допустить попадания дефектных участков кожи в зону раскроя, оператор может контрастным по цвету мелком заранее обозначить их контур, система сканирования их зафиксирует, а программный модуль Nesting Function автоматически исключит проблемные участки из выкройки при раскладывании деталей кроя на виртуальном лоскуте кожи и обезопасит ценной части материала.
Площадь рабочей поверхности может быть увеличена за счет дополнительного рабочего стола, который составляет вместе с раскройщиком единое целое. Он предназначен для приема раскроенного материала, который по конвейерной ленте перемещается из зоны обработки в свободную зону, и существенно упрощает сбор готовой продукции и отходов без прерывания процесса резки.
Для раскройщиков iECHO предусмотрена возможность работы с рулонными материалами и выполнения протяжных задач. Рулонная подача, являющаяся самостоятельным пассивным модулем с высокопрочными и надежными несущей и натяжной штангой, позволяет устанавливать для обработки самые разнообразные материалы, включая такие тяжелые, как ковровые покрытия и кожа.
Для удовлетворения требований клиентов по скорости и точности раскроя запечатанных материалов компания iECHO разработала автоматическую систему сканирования для цифровых раскройщиков – Automatic Vision Scan Cutting System – для текстильных предприятий, производств по изготовлению ковровых покрытий и для рекламных компаний. В этой системе используется высокоточная камера линейного сканирования, сканирование выполняется со скоростью 0,3 м/сек. и точностью 1 мм.
Автонакладчик является эффективным средством оптимизации резки, позволяющим свести к минимуму участие оператора в рабочем процессе, исключить ошибки, обусловленные человеческим фактором, и обеспечить увеличение производительности на 25% по сравнению с ручной загрузкой. Точность позиционирования листов, которую обеспечивает это устройство и синхронизация перемещения конвейера и портала, позволяют выполнять раскрой в непрерывном режиме и с исключительной точностью.

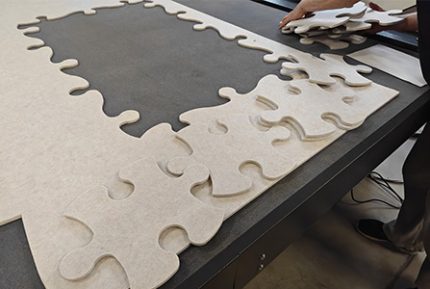

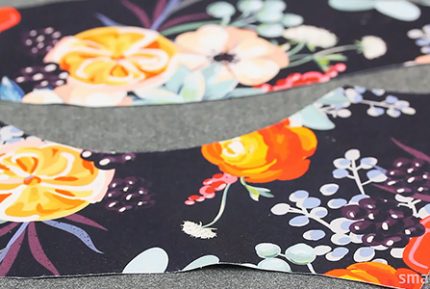

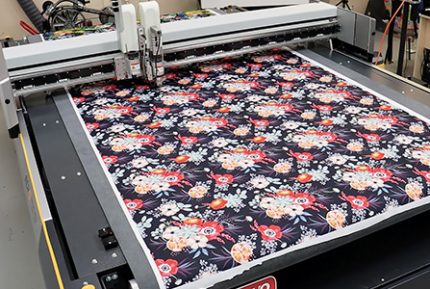

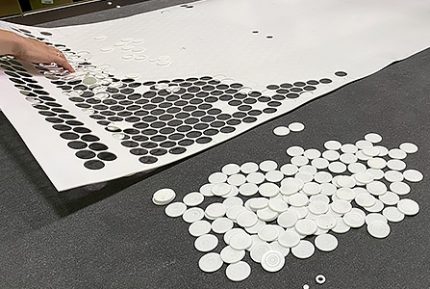

Текстиль
Одежда | Мягкая мебель Баннеры | Флаги | Рекламные конструкции
Пенокартон
Буквы и логотипы | Постеры Фоторамки | Ростовые фигуры
Синтетическая бумага (ПП)
Фотографии | Постеры Стенды Roll-up | Демонстрационные стенды

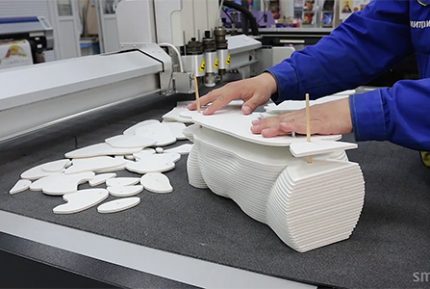

Сэндвич-полистирол
Креативные игрушки Модели и конструкции | Ростовые фигуры

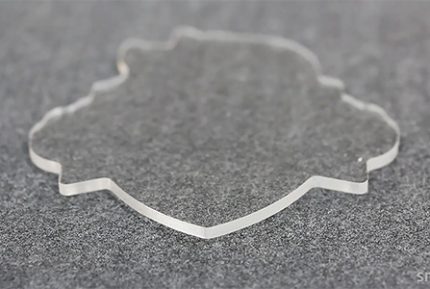

Акрилове скло
Награды Рекламное производство | Декоративные элементы Скульптуры

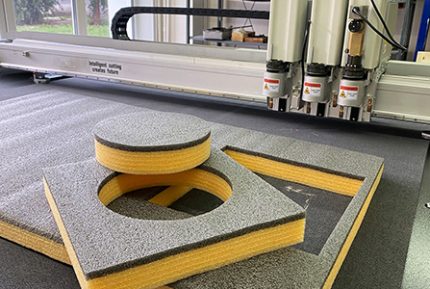

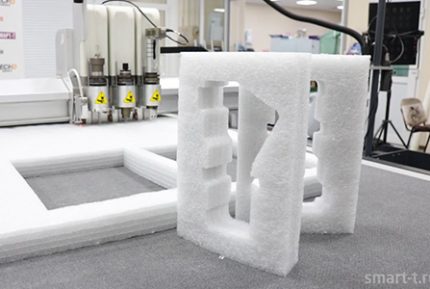

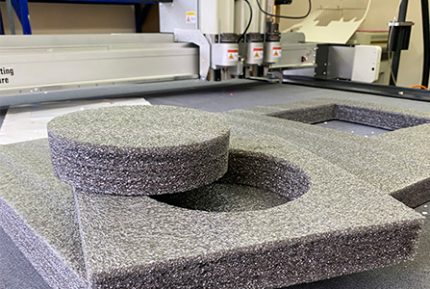

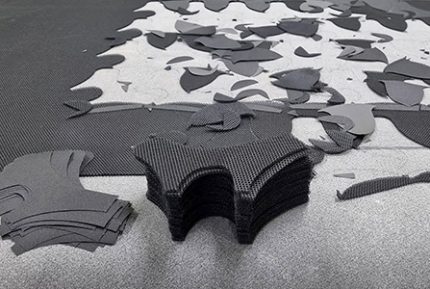

Поролон
Защитная упаковка |
Сэндвич-материалы
Световозвращающие пленки
Дорожные знаки Знаки предупреждения | Декоративная аппликация
Алюминиевый композит
Буквы и логотипы | Демонстрационные стенды

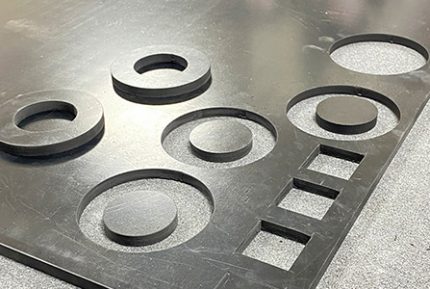

АБС
Упаковка | Демонстрационные стенды POP-конструкции

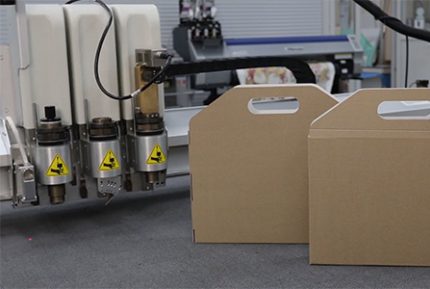

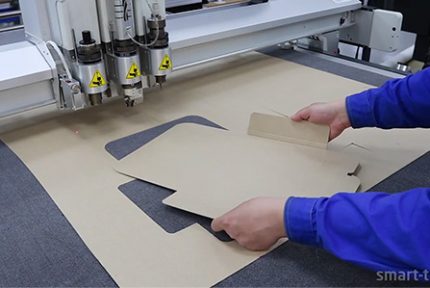

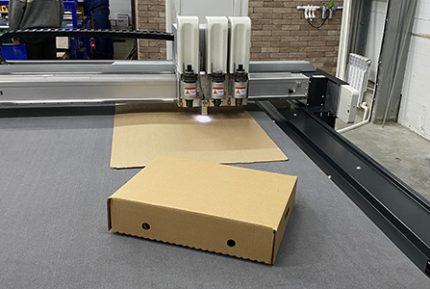

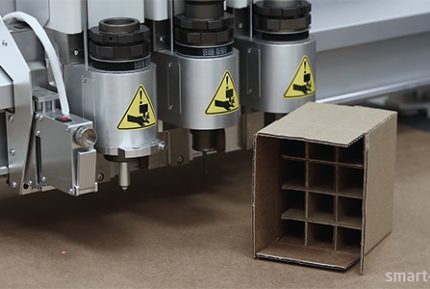

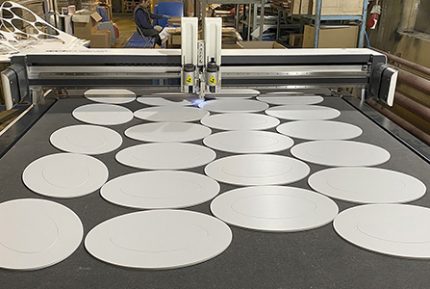

Картон
Цветные коробки Пакеты | Пакеты с цветными коробками
Упаковка
Макулатурный картон
Упаковка | Подарочные коробки | Фоторамки | Макеты и модели

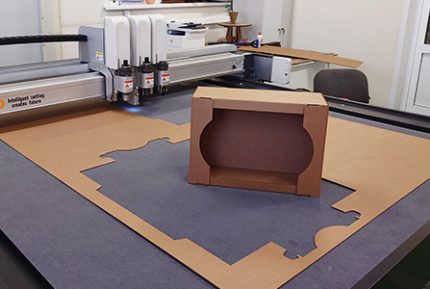

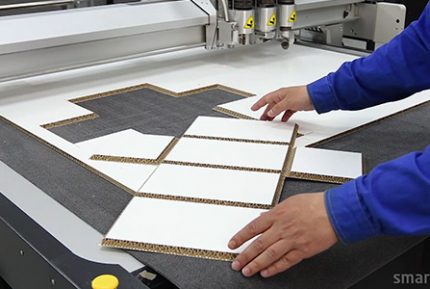

Гофрированный картон
Тара и упаковка | Подарочные коробки | POP-конструкции
Сотовые материалы
Защитная упаковка | Демонстрационные стенды Объемные конструкции
Гофрированный пластик
Демонстрационные стенды
Упаковка
Макулатурный картон
Упаковка | Подарочные коробки | Фоторамки | Макеты и модели
Вертикально гофрированный картон
Декоративные элементы POP-конструкции Демонстрационные стенды

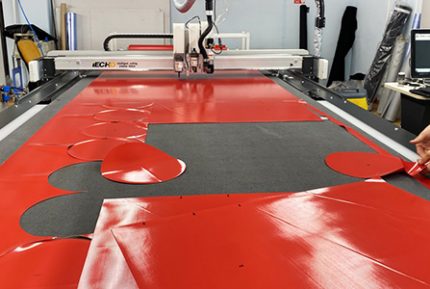

Пластифицированный ПВХ (“мягкое стекло”)
“Силиконовые скатерти”| Настольные покрытия
Пластифицированный ПВХ (“мягкое стекло”)
“Силиконовые скатерти”| Настольные покрытия

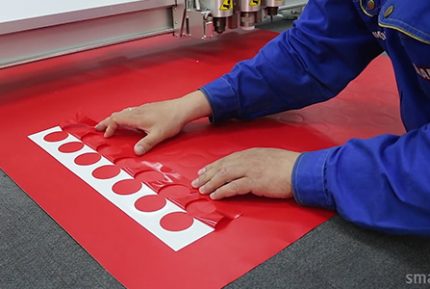

Виниловые наклейки
Этикетки. Буквы и логотипы | Виниловые аппликации | Автомобильная и промышленная графика

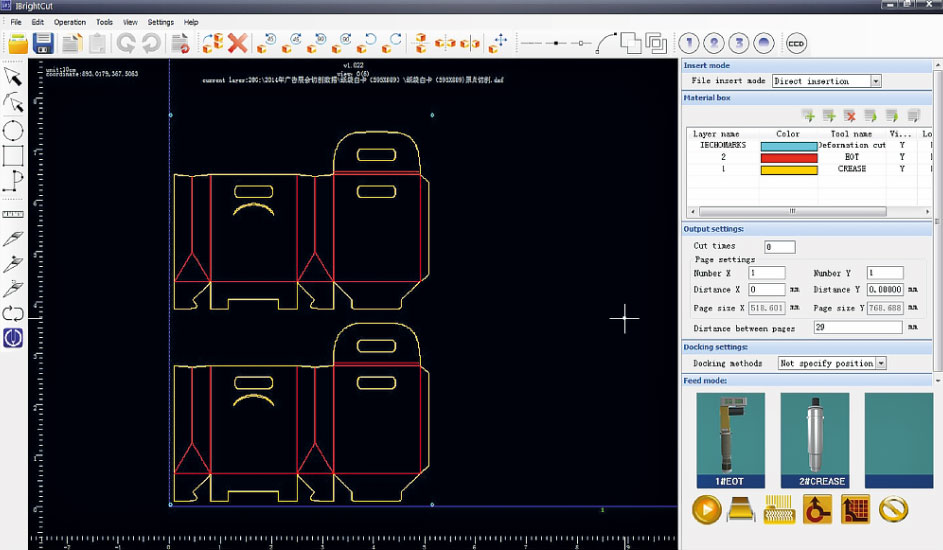

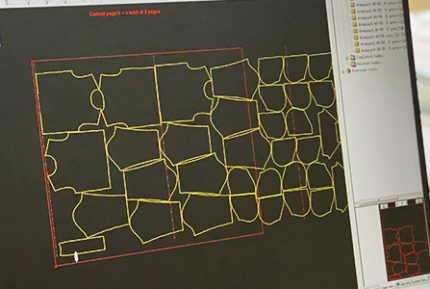

В программное обеспечение iBrightCut встроена обширная библиотека материалов, используемых в различных отраслях промышленности. Пользователи могут выбирать подходящие матерфиалу инструменты и ножи, а также задавать необходимые рабочие параметры. Каждый пользователь может самостоятельно расширить библиотеку, добавив материалы в соответствии со своими потребностями, и занести в нее необходимые режимы резки.
Программное обеспечение iBrightCut имеет все необходимые функции САПР, которые широко используются в рекламном производстве. Пользователи могут не только редактировать существующие файлы, но и проектировать новые работы и создавать новые файлы. ПО исключительно доступно в освоении: пользователи могут изучить все возможности в течение часа и через день приступить к полноценной работе.
Пользователи могут устанавливать приоритет задания на резку в соответствии с последовательностью заказов, проверять протокол предыдущих заданий и быстро отправлять на резку задания из “истории”.
Для максимального удобства пользователю предоставляется возможность самостоятельно устанавливать вспомогательные иконки быстрого доступа. Он может после завершения задания установить режущую головку в нужное ему положение. Также можно установить режим, при котором после окончания работы компрессор будет закрываться автоматически.
Пользователи могут обращаться к быстрым онлайн-сервисам через хранилище. К таким сервисам в частности относятся:
1) Удаленная диагностика неисправностей: пользователь может получить дистанционную помощь сервисного инженера через сеть.
2) Удаленное обновление системы: пользователи могут обновить последнюю операционную систему через Центр управления облаком.
Пользователи могут следить за траекторией резки, оценивать время процесса, обновлять ход выполнения задачи.

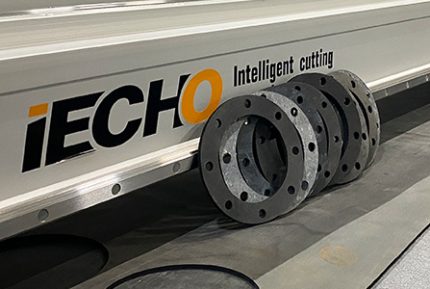

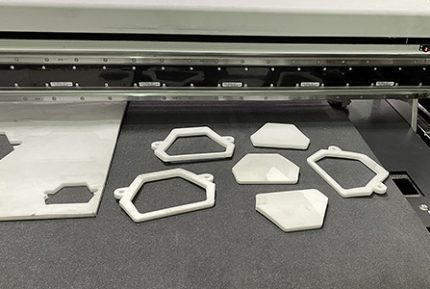

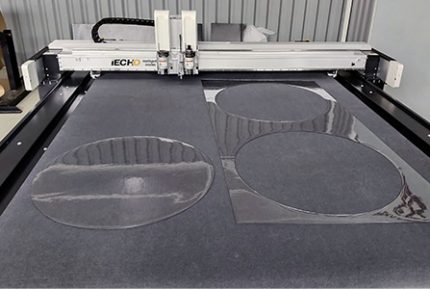

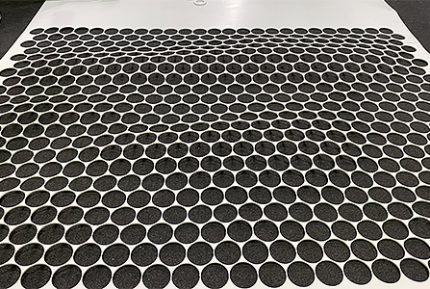

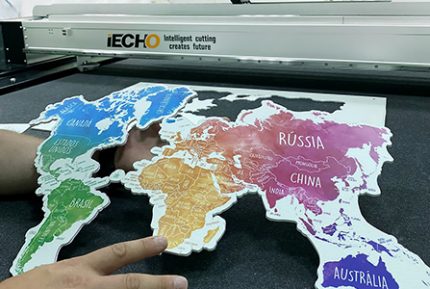

Фотоотчеты инсталляций оборудования iECHO
