Планшетний ріжучий плотер IECHO BK
- ■ Бюджетне розв’язання.
- ■ Полегшена конструкція на 30% легша за плотери попереднього покоління.
- ■ Від одного до двох інструментів на каретці.
- ■ Швидкість різання до 1 м/сек.
- ■ Можливість різання листових, рулонних матеріалів, подетальне різання великогабаритних матеріалів.
- ■ Потужний вакуумний насос з можливістю регулювання сили притиску.
- ■ Система безпеки Safet
Планшетний ріжучий плотер IECHO BK3
- ■ Ріжучі системи середнього формату.
- ■ Швидкість різання до 1,5 м/сек.
- ■ Від одного до трьох інструментів на каретці.
- ■ Плоттери серії BK3 мають найбільшу кількість керованих вакуумних зон.
- ■ Можливість різання листових, рулонних матеріалів, подетальне різання великогабаритних матеріалів.
- ■ Прецизійний стіл із високоміцного авіаційного алюмінію.
- ■ Потужний вакуумний насос з можливістю регулювання сили притиску.
- ■ Система безпеки Safety
Планшетний ріжучий плотер IECHO BK4
- ■ Найвища продуктивність — швидкість різання до 1,8 м/сек.
- ■ Удосконалена система вакуумного притиску — продуктивність вакуумної системи збільшена на 25%.
- ■ Високоміцна конструкція — несуча рама верстатів виконана із сталевого профілю завтовшки 12 мм.
- ■ Інтелектуальна система управління вакуумними зонами — налаштування сили всмоктування в кожній зоні здійснюється залежно від характеристик матеріалу, що обробляється.
- ■ Зношостійкі електричні кабелі — тест на 1 млн згинань, а також випробування на втому не призвели до пошкодження електропроводів, що гарантує великі терміни експлуатації обладнання та високий ступінь його електробезпеки.
Планшетний ріжучий плотер IECHO TK4S
- ■ Широкий модельний ряд – за бажанням замовника може бути виготовлений плотер з нестандартнaими розмірами робочої області.
- ■ Від одного до трьох інструментів на каретці.
- ■ Швидкість різання до 1,5 м/сек.
- ■ Можливість різання листових, рулонних матеріалів, подетальне різання великогабаритних матеріалів.
- ■ Розбірна конструкція столу. Найбільша кількість доступних опцій та інструментів.
- ■ Прецизійний стіл із високоміцного авіаційного алюмінію.
- ■ Потужний вакуумний насос з можливістю регулювання сили притиску.
- ■ Напрямні THK – прецизійні лінійні напрямні забезпечують відмінну геометричну точність, відсутність люфтів та плавність ходу порталу.
Багатофункціональний розкрійний комплекс iECHO SK2
- ■ Самий високотехнологічний, швидкий і точний розкрійник з модельного ряду iECHO
- ■ Швидкість різання може досягати 2 м/сек.
- ■ Замість звичайних систем лінійного переміщення в iECHO SK2 використовується лінійний електродвигун, у тому числі відповідальний за переміщення порталу.
- ■ Швидкий відгук системи прямого приводу дозволяє суттєво скоротити час розгону та гальмування, що сприяє помітному підвищенню продуктивності верстата.
- ■ Виняткова точність позиціонування, підвищена швидкість переміщення, висока точність на довгих ходах
- ■ Точність механічного переміщення ± 0,025 мм, а точність механічної повторюваності становить 0,015 мм.
- ■ Каркас корпусу з високоякісної вуглецевої конструкційної сталі.
КОНСТРУКТИВНІ ОСОБЛИВОСТІ
Конвеєрна система
Усі моделі ріжучих плотерів можуть оснащуватися інтелектуальною функцією безперервного різання на конвеєрі.
Стрічковий конвеєр дозволяє завантажувати матеріали в безперервному режимі, ефективно виконувати протяжні завдання, здійснювати збір готової продукції в умовах потоку, обробляти не тільки листові, а й рулонні матеріали.
Конвеєрна система - чудове рішення для скорочення трудовитрат і підвищення продуктивності.
Система оптичного позиціонування
У всіх моделях розкрійних комплексів iECHO передбачено встановлення системи високоточного автоматичного позиціонування. За допомогою вбудованої CCD-камери забезпечується точне положення інструменту та можливість контурного різання за реперними мітками. <
Завдяки цьому можна уникнути похибок, які зазвичай супроводжують ручні операції, і врахувати всі особливості зображення, що вирізається.
Привід порталу
У моделі TK4S привід порталу є косозубою рейкою з шестернею (зубчаста передача), яка забезпечує високу швидкість, довговічність, точність повторення і чудову динаміку при різанні щільних матеріалів з екстремальним робочим навантаженням.
Інші моделі розкрійників мають ремінний привід порталу, що відрізняється безшумністю роботи, плавністю ходу, відсутністю паразитних вібрацій і слабкою чутливістю до перевантажень.
Система безпеки Safety device
Розкрійники оснащені спеціальною системою з датчиком контакту, яка забезпечує повну безпеку оператора в процесі високошвидкісного різання.
Комплекси можуть також комплектуватися інфрачервоним сенсорним пристроєм, що автоматично блокує каретку при попаданні рук або одягу оператора в небезпечну зону обробки або при виявленні інших сторонніх перешкод.
Багатозадачний вакуумний стіл у моделях BK3, BK4, SK2 та TK4S
Ваккумний стіл із зонованим притиском забезпечує надійну фіксацію заготовок. Ділянку вакуумного притиску можна вибрати відповідно до розміру матеріалу, що дозволяє підвищити ефективність притиску в потрібній області.
Завдяки перетворювачу частоти, який передбачений для вакуумної системи, можна регулювати потужність вакууму в залежності від виду та ваги оброблюваного матеріалу і таким чином скорочувати споживання електроенергії.
Механічна система автоматичної ініціалізації інструменту AKI
Глибина занурення різального інструменту може контролюватись з високою точністю завдяки автоматичній системі ініціалізації інструменту з механічним датчиком.
Ця функція дозволяє забезпечити повне прорізання матеріалу (і тим самим підвищити якість різання), звести до мінімуму ризик пошкодження робочої поверхні, зменшити знос ріжучого інструменту та скоротити робочий цикл, виключивши операції ручного налаштування.
2 портали на моделі TK4S
У моделі TK4S передбачена можливість встановлення одразу двох порталів, що дозволяє виконувати розкрій на всій площі столу.
Система з двох одночасно працюючих модулів дає можливість суттєво прискорити процес різання та найбільш ефективно керувати всім робочим процесом.
Інструменти
UCT
Призначений для високошвидкісного розкрою матеріалів широкого спектру завтовшки до 5 мм. Для даного інструменту поставляються леза товщиною 0,63 мм, 1 мм та 1,5 мм. У порівнянні з іншими інструментами тангенціальний ніж UCT є найбільш економічно ефективним, тому що забезпечує найвищу швидкість різання та низькі витрати на технічне обслуговування.
RZ
Шпиндель фрези забезпечує високу швидкість обертання - до 60000 об/хв. Потужність шпинделя – 350 Вт. Фреза з високочастотним приводом може використовуватися для різання жорстких матеріалів завтовшки до 20 мм. Спеціальна система видалення пилу дозволяє проводити роботи з максимальною ефективністю і мінімальною кількістю супутніх відходів. Система повітряного охолодження сприяє збільшенню терміну служби фрези. Інструмент iECHO RZ здатний працювати 24 години, 7 днів на тиждень.
EOT
Електричний осцилюючий інструмент чудово підходить для нарізного різання матеріалів середньої щільності. Цей інструмент приводиться в дію електромотором, що забезпечує високу швидкість різання та переміщення ножа вгору-вниз з амплітудою ходу 1 мм та частотою 18000 коливань на хвилину. Для інструментів iECHO EOT передбачені леза кількох видів.
POT
Пневматичний осцилюючий інструмент iECHO POT приводиться в дію стисненим повітрям і переміщає лезо вгору-вниз із частотою 12000 коливань на хвилину та з амплітудою ходу 8 мм. Міцна конструкція інструменту спеціально адаптована для різання жорстких та міцних матеріалів. Завдяки кільком видам лез можна добиватися різних результатів обробки. За допомогою спеціального леза можливе різання матеріалів завтовшки до 110 мм.
PT
Інструмент для пробивання отворів та прорізів лінійного розташування для швидкого нанесення на картон та гофрокартон ліній згину для подальшого формування об'ємного виробу та для легкого відокремлення деталей від несучого полотна. Для перфоратора передбачено вісім зубчастих лез з різним кроком та розміром зубів прямокутного профілю.
PRT
Призначений для високошвидкісного розкрою тканин, трикотажу та нетканих матеріалів. Ідеально підходить для різання технічних тканин – препрегів, матеріалів на основі вуглецевого, пара-арамідного, мета-арамідного та скловолокна. Розкрій здійснюється дисковими лезами, що обертаються з великою швидкістю різного діаметра, що мають форму кола або багатогранника.
СТТ
Біговальний інструмент для нанесення прямолінійних борозенок для подальшого складання плоскої заготовки в об'ємний виріб. Призначений для картону, тонких гнучких пластиків та інших матеріалів, що легко проливаються. Скоординований з програмним забезпеченням для різання з метою досягнення найкращого результату обробки інструмент може здійснювати біговку гофрованого матеріалу вздовж або впоперек його структури без ушкоджень поверхні.
PCT
Прес-ніж призначений для делікатного різання гофро- та мікрогофрокартону, стільникового та гофрованого поліпропілену, а також інших матеріалів завтовшки до 7 мм. Біговальне колесе делікатно підминає шари гофрокартона, зменшуючи його товщину, а лезо, що виступає з колеса, з легкістю прорізає шари матеріалу. Отже, швидкість розкрою значно підвищується, т.к. не обмежується частотою вібрації леза, як у випадку з осцилюючим інструментом. Глибина різу та зусилля притиску регулюється спеціальним механізмом, що дозволяє використовувати широкий спектр різних за товщиною матеріалів.

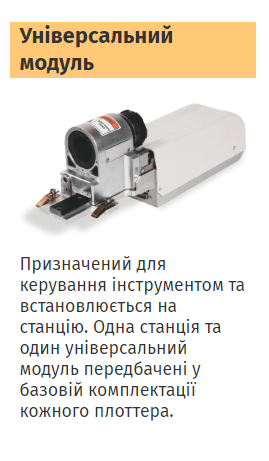

Інструменти
Універсальний тангенційний інструмент

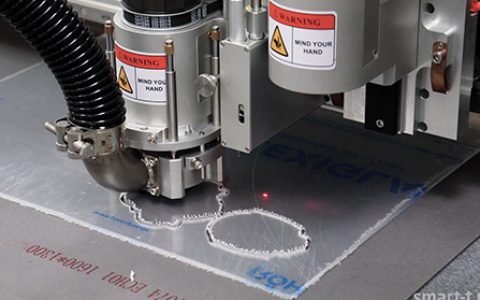

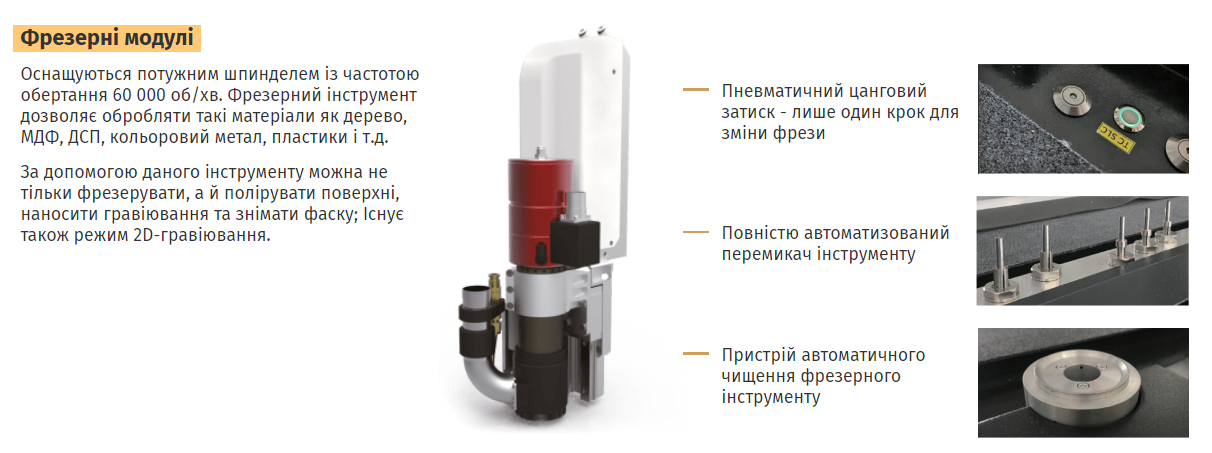

Фрезерний інструмент CNC
Шпиндель фрези забезпечує високу швидкість обертання – до 60000 об./хв. Потужність шпинделя – 350 Вт. Фреза з високочастотним приводом може використовуватися для різання жорстких матеріалів товщиною до 20 мм.
Спеціальна система пиловидалення дає змогу проводити роботи з максимальною ефективністю і мінімальною кількістю супутніх відходів.
Інструмент для маркування
Інструменти для нанесення графічної інформації, маркування виробів. Використовуване чорнило сірого кольору добре видно на поверхнях будь-якого кольору.
Інструмент для маркування
Інструмент Kiss Cut Tool здебільшого застосовується для високошвидкісного різання самоклейних ПВХ-плівок (виготовлення наклейок). iECHO KCT дає змогу прорізати верхню частину матеріалу (плівку) без пошкодження нижньої (підкладки).
Електричний осцилюючий інструмент
Електричний осцилювальний інструмент чудово підходить для наскрізного різання матеріалів середньої щільності.
Этот инструмент приводится в действие электромотором, обеспечивающим высокую скорость резки и перемещение ножа вверх–вниз с амплитудой хода 1 мм и частотой 18000 колебаний в минуту.
Пневматичний осцилюючий інструмент
Пневматичний осцилювальний інструмент iECHO POT приводиться в дію стисненим повітрям і переміщує лезо вгору-вниз із частотою 12000 коливань за хвилину і з амплітудою ходу 8 мм.
Міцна конструкція інструменту спеціально адаптована для різання жорстких і міцних матеріалів. Завдяки кільком видам лез, можна домагатися різних результатів обробки.

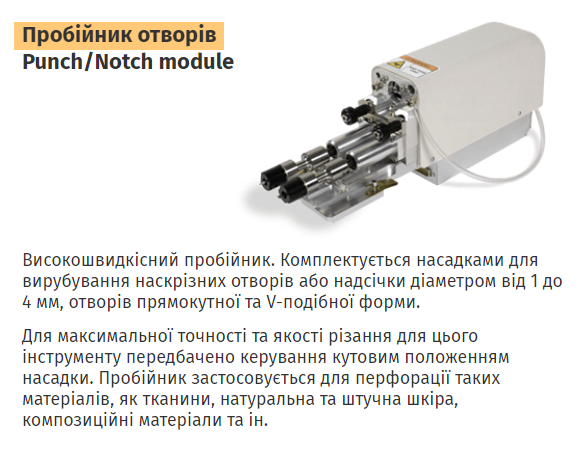

Інструмент для пробивання отворів та прорізів
Інструмент для пробивання отворів і прорізів лінійного розташування для швидкого нанесення на картон і гофрокартон ліній згину для подальшого формування об’ємного виробу і для легкого відділення деталей від несучого полотна.
Ротаційний інструмент
Призначений для високошвидкісного розкрою тканин, трикотажу і нетканих матеріалів.
Идеально подходит для резки технических тканей – препрегов, материалов на основе углеродного, пара-арамидного, мета-арамидного и стекловолокна.
Інструмент кутового різання
Спеціальний ніж для вибірки V-подібного паза для виробництва складних конструкцій із композитних матеріалів зі спіненим наповнювачем, стільникового картону, пінокартону або сендвіч-панелей.
Бігувальний інструмент
Бігувальний інструмент для нанесення прямолінійних борозенок для подальшого складання плоскої заготовки в об’ємний виріб.
Призначений для картону, тонких гнучких пластиків та інших матеріалів, що легко продавлюються.
Прес-ніж з бігувальним колесом
Прес-ніж призначений для делікатного різання гофро- і мікрогофрокартону, стільникового і гофрованого поліпропілену, а також інших матеріалів товщиною до 7 мм.

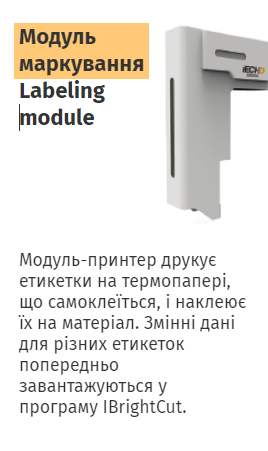

За допомогою системи з кількох проекторів, встановлених над розкрійником, на поверхню робочого стола відображається розкладка крою, створена в макеті. Це дозволяє перед початком різання проконтролювати розташування деталей та при необхідності зробити коригування схеми для раціонального використання матеріалу та мінімізації відходів.
Автоматична система на основі оптичних датчиків дозволяє здійснювати прецизійний контроль глибини занурення різального інструменту з точністю до 0,3 мм і тим самим забезпечувати повне прорізання матеріалу без ризику пошкодження робочої поверхні. Оптична система AKI сумісна з усіма інструментами iECHO та, на відміну від штатного механічного датчика, підтримує налаштування осцилюючого ножа.

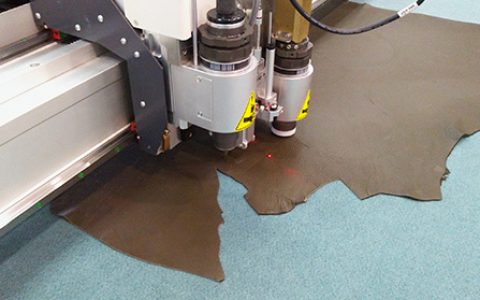

Система Leather Scan System спеціально розроблена для роботи з натуральною шкірою, яка, за рідкісним винятком, має більш менш виражені поверхневі недоліки. Щоб не допустити попадання дефектних ділянок шкіри в зону розкрою, оператор може контрастним за кольором дрібним заздалегідь позначити їх контур, система сканування їх зафіксує, а програмний модуль Nesting Function автоматично виключить проблемні ділянки з викрійки при розкладанні деталей крою на віртуальному клапті шкіри та забезпечить цінної частини матеріалу.
Площа робочої поверхні може бути збільшена за рахунок додаткового робочого столу, який складає разом із розкрійником єдине ціле. Він призначений для прийому розкроєного матеріалу, який по конвеєрній стрічці переміщається із зони обробки у вільну зону, та суттєво спрощує збір готової продукції та відходів без переривання процесу різання.
Для розкрійників iECHO передбачена можливість роботи з рулонними матеріалами та виконання протяжних завдань. Рулонна подача, що є самостійним пасивним модулем з високоміцними і надійними штангою, що несе і натягує, дозволяє встановлювати для обробки найрізноманітніші матеріали, включаючи такі важкі, як килимові покриття і шкіра.
Для задоволення вимог клієнтів щодо швидкості та точності розкрою запечатаних матеріалів компанія iECHO розробила автоматичну систему сканування для цифрових розкрійників – Automatic Vision Scan Cutting System – для текстильних підприємств, виробництв з виготовлення килимових покриттів та для рекламних компаній. У цій системі використовується високоточна камера лінійного сканування, сканування виконується зі швидкістю 0,3 м/сек. та точністю 1 мм.
Автонакладчик є ефективним засобом оптимізації різання, що дозволяє звести до мінімуму участь оператора в робочому процесі, виключити помилки, зумовлені людським фактором, та забезпечити збільшення продуктивності на 25% порівняно з ручним завантаженням. Точність позиціонування листів, яку забезпечує цей пристрій та синхронізація переміщення конвеєра та порталу, дозволяють виконувати розкрій у безперервному режимі та з винятковою точністю.

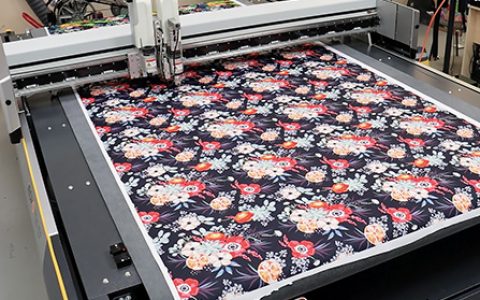

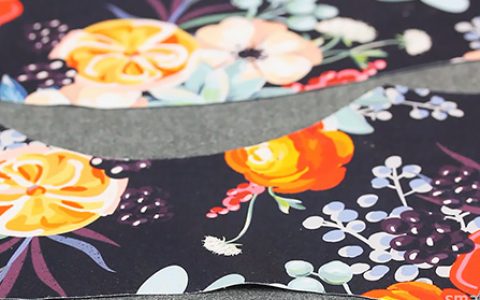

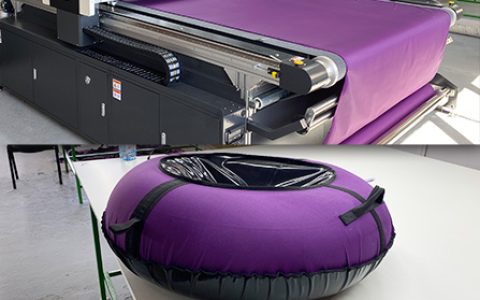

Текстиль
Одяг | М’які меблі Банери | Прапори | Рекламні конструкції

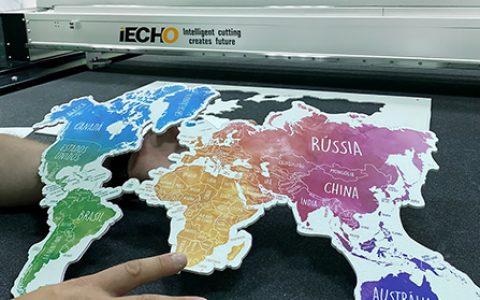

Пінокартон
Літери та логотипи | Постери Фоторамки | Ростові фігури
Синтетичний папір (ПП)
Фотографії | Постери Стенди Roll-up | Демонстраційні стенди

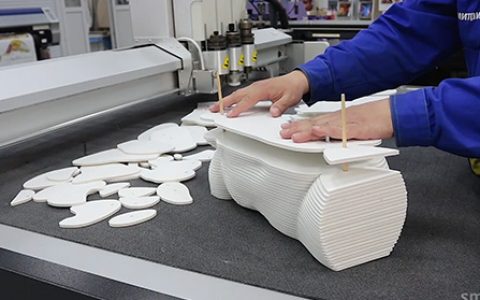

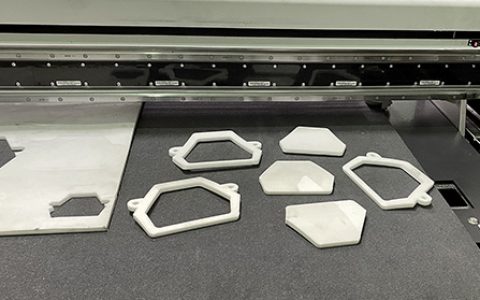

Сендвіч-полістирол
Креативні іграшки Моделі та конструкції | Ростові фігури

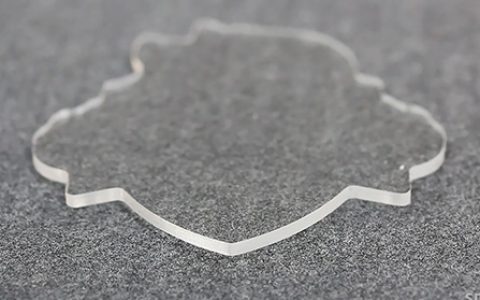

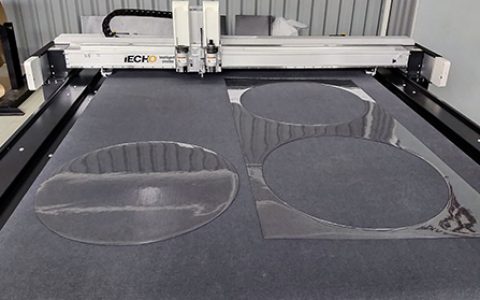

Акрилове скло
Нагороди Рекламне провадження | Декоративні елементи Скульптури

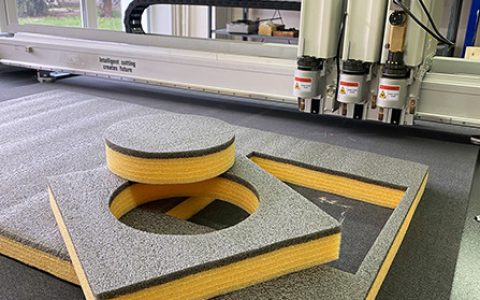

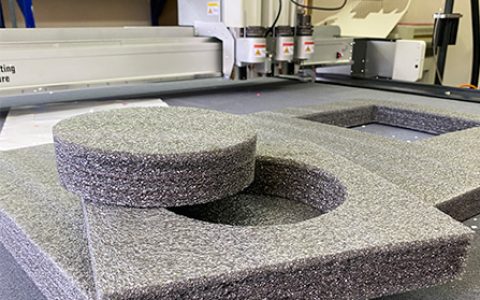

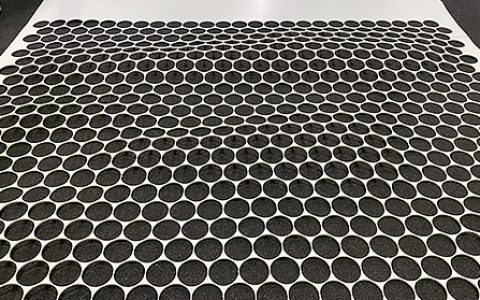

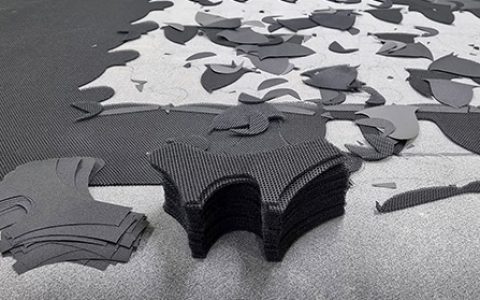

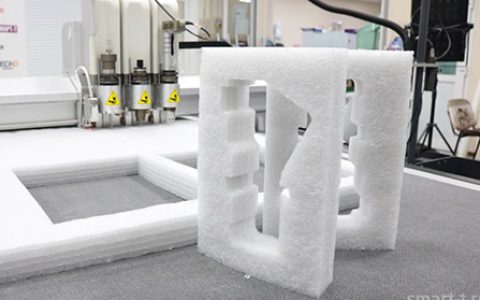

Поролон
Захисна упаковка |
Сендвіч-матеріали
Світлоповертаючі плівки
Дорожні знаки Знаки попередження | Декоративна аплікація
Алюмінієвий композит
Літери та логотипи | Демонстраційні стенди
АБС
Упакування | Демонстраційні стенди POP-конструкції

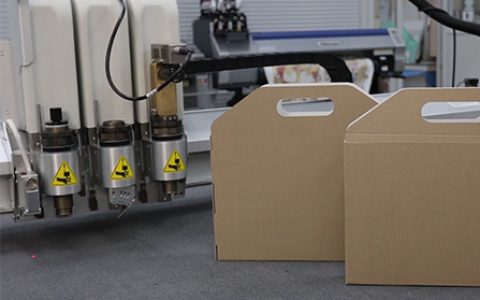

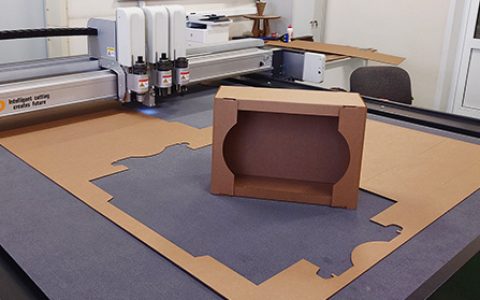

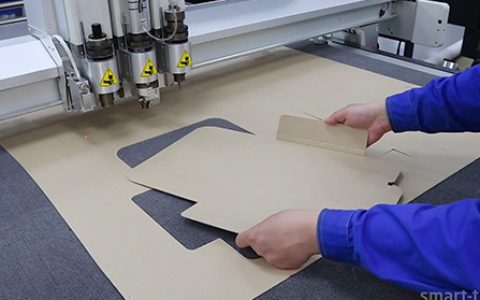

Картон
Кольорові коробки Пакети |
Упаковка
Макулатурний картон
Упакування | Подарункові коробки | Фоторамки | Макети та моделі

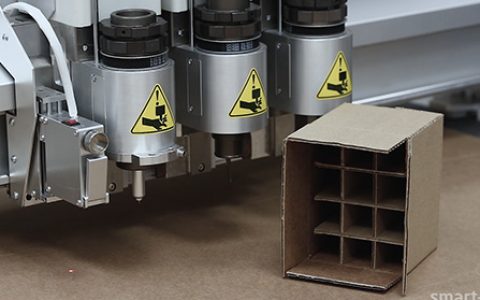

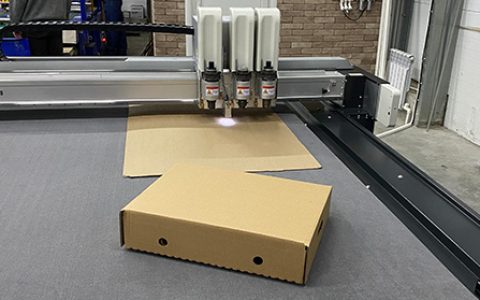

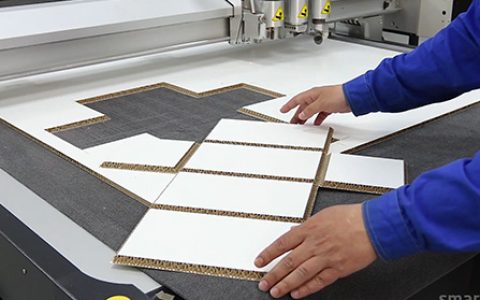

Гофрований картон
Тара та упаковка | Подарункові коробки | POP-конструкції

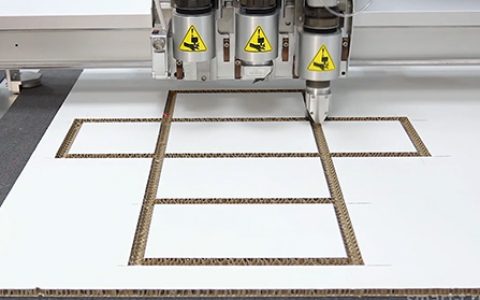

Стільникові матеріали
Захисна упаковка | Демонстраційні стенди Об’ємні конструкції
Гофрований пластик
Демонстраційні стенди
Упаковка
Макулатурний картон
Упакування | Подарункові коробки | Фоторамки | Макети та моделі
Вертикально гофрований картон
Декоративні елементи POP-конструкції Демонстраційні стенди

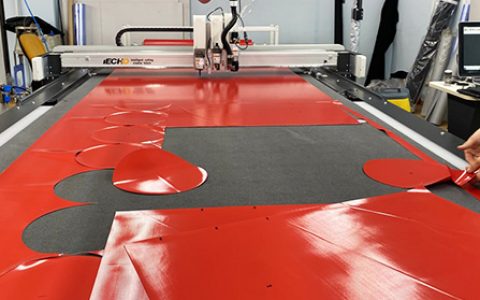

Пластифікований ПВХ (“м’яке скло”)
“Силіконові скатертини” | Настільні покриття
Пластифікований ПВХ (“м’яке скло”)
“Силіконові скатертини” | Настільні покриття

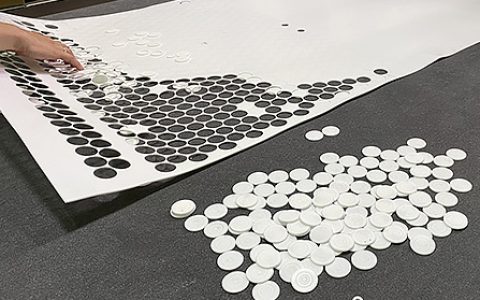

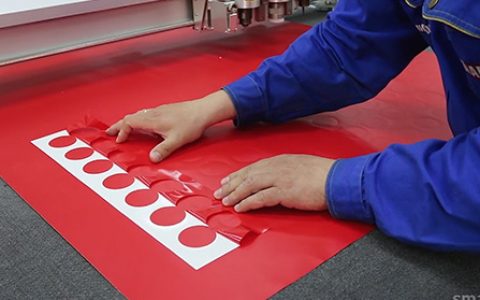

Вінілові наклейки
Етикетки | Літери та логотипи | Вінілові аплікації | Автомобільна та промислова графіка

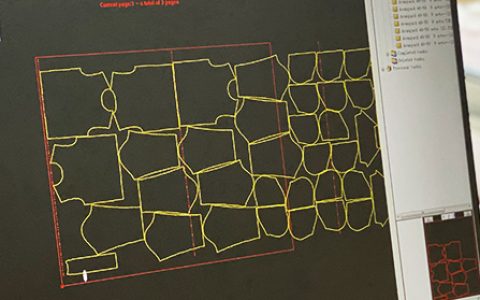

У програмне забезпечення iBrightCut вбудована велика бібліотека матеріалів, що використовуються у різних галузях промисловості. Користувачі можуть вибирати відповідні матеріалу інструменти та ножі, а також задавати необхідні робочі параметри. Кожен користувач може самостійно розширити бібліотеку, додавши матеріали відповідно до своїх потреб, та занести до неї необхідні режими різання.
Програмне забезпечення iBrightCut має всі необхідні функції САПР, які широко використовуються у рекламному виробництві. Користувачі можуть не тільки редагувати існуючі файли, але й проектувати нові роботи та створювати нові файли. ПЗ винятково доступне в освоєнні: користувачі можуть вивчити всі можливості протягом години і через день розпочати повноцінну роботу.
Користувачі можуть встановлювати пріоритет завдання на різання відповідно до послідовності замовлень, перевіряти протокол попередніх завдань та швидко відправляти на різання завдання з «історії».
Для максимальної зручності користувачеві надається можливість самостійно встановлювати допоміжні іконки швидкого доступу. Він може після завершення завдання встановити ріжучу головку у потрібне йому положення. Також можна встановити режим, при якому після закінчення роботи компресор буде закриватися автоматично.
Користувачі можуть звертатися до швидких онлайн-сервісів через сховище. До таких сервісів зокрема відносяться:
1) Віддалена діагностика несправностей: користувач може отримати дистанційну допомогу сервісного інженера через мережу.
2) Віддалене оновлення системи: користувачі можуть оновити останню операційну систему через Центр управління хмарою.
Користувачі можуть стежити за траєкторією різання, оцінювати час процесу, оновлювати хід виконання завдання.

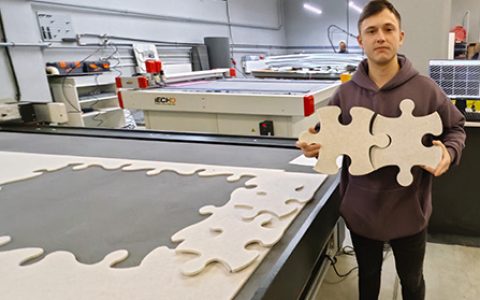

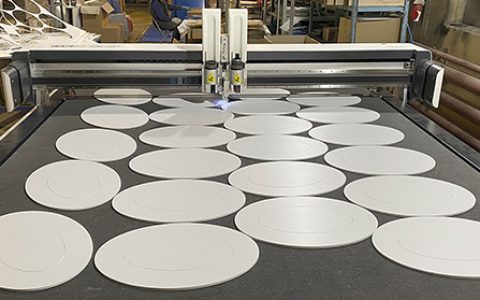

Фотозвіти інсталяцій обладнання iECHO
