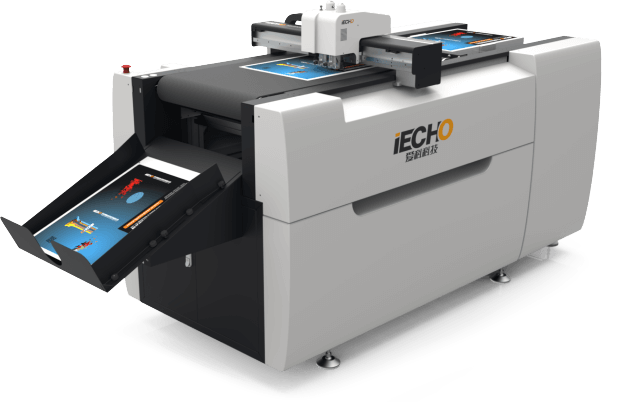

АВТОМАТИЧЕСКИЙ ПЛАНШЕТНЫЙ РЕЖУЩИЙ ПЛОТТЕР

iECHO PK

iECHO PK – экономичная и полностью автоматизированная система для фигурной резки, надсечки, биговки и перфорации листовых материалов форматом до 1200 х 900 мм и толщиной до 10 мм.

Устройство оборудовано специальным транспортным конвейером с вакуумным прижимом и вакуумным механизмом подъема листов материала из стопки и их подачи в зону резки.

Серия PK представлена пятью режущими плоттерами с рабочими зонами 600 х 400, 750 х 530 и 1200 х 900 мм.

В 2019 году плоттер IECHO PK получил престижную европейскую награду EDP в номинации “Лучший планшетный режущий плоттер”.

Автомобильные кресла

Мягкая мебель

Одежда

Обувь

Сумки, чемоданы, рюкзаки

Кожгалантерейные изделия

Режущий плоттер iECHO PK – отличное дополнение к полиграфическому оборудованию формата A2 и А3:
офсетных комплексов Heidelberg, KBA, RYOBI, Komori и цифровых машин Xerox, Konica Minolta, Ricoh, Canon, HP.

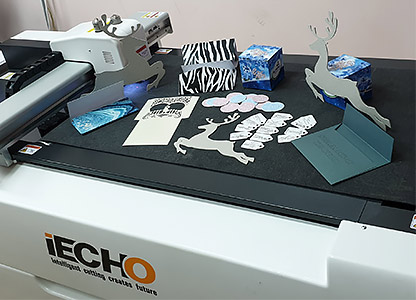

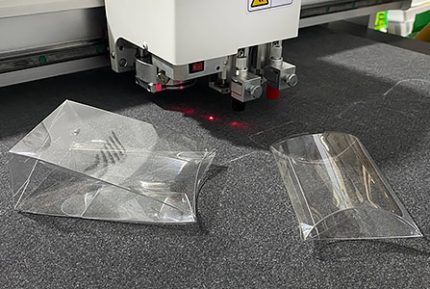

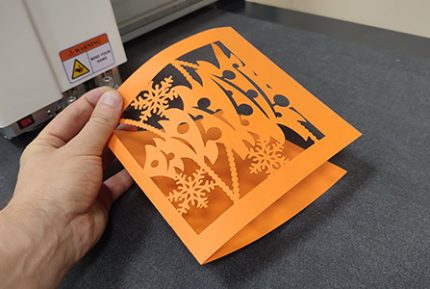

Возможность комбинирования нескольких операций – контурной резки, надсечки и биговки

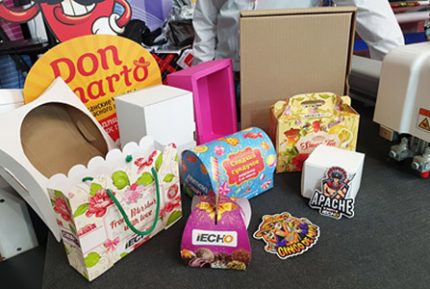

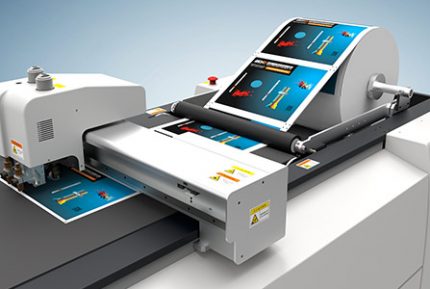

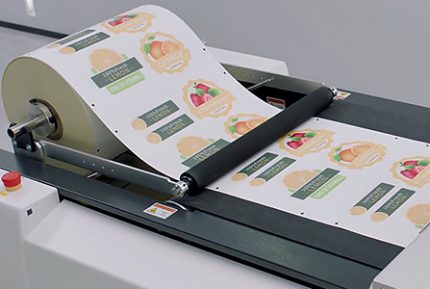

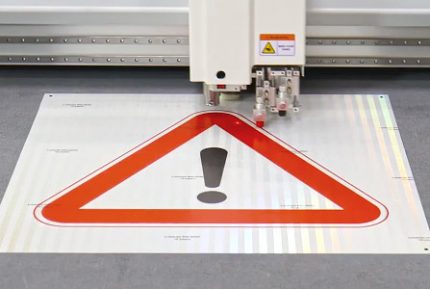

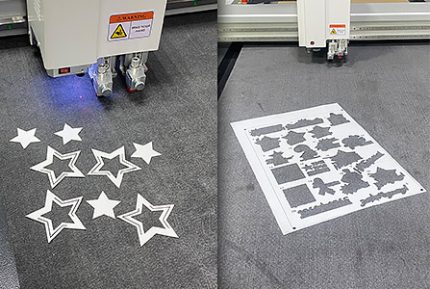

Резка этикеток любой формы.

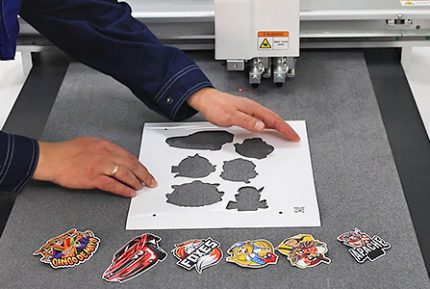

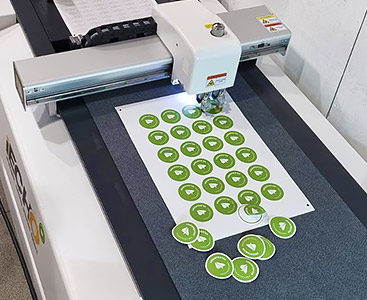

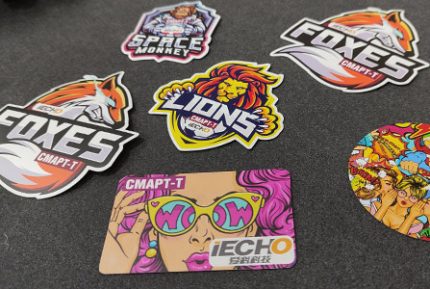

Резка/надсечка стикеров.

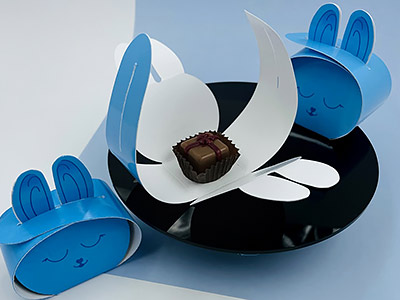

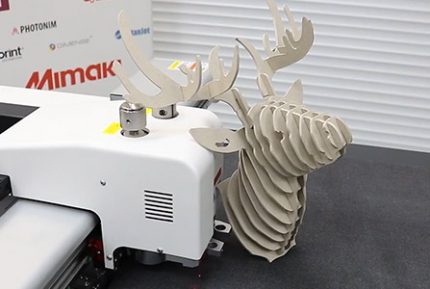

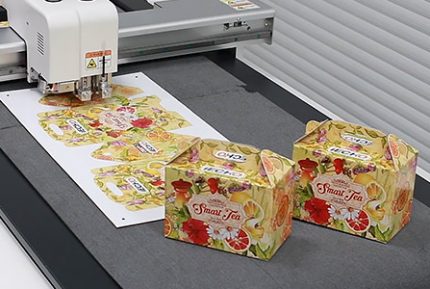

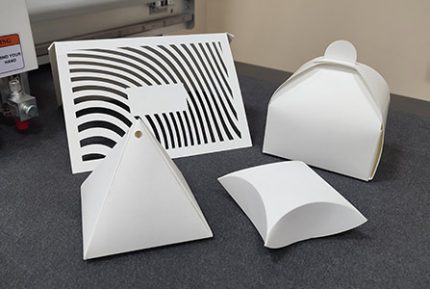

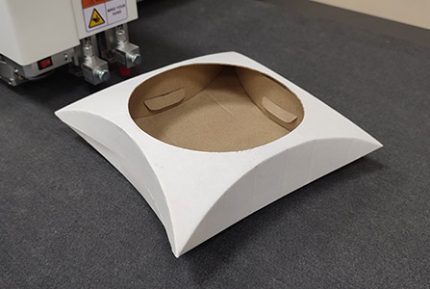

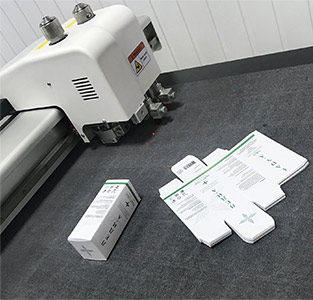

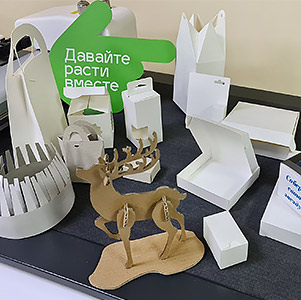

Резка/биговка картона любого типа.

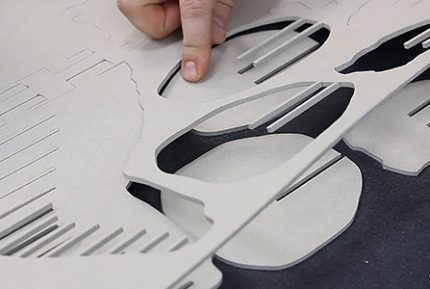

Модели iECHO РК-0604 PLUS/0705 PLUS и iECHO PK-1209 Pro Max комплектуются высокочастотным электрическим осциллирующим ножом, что дает возможность работать с такими материалами, как гофрокартон, микрогофрокартон и пенокартон.

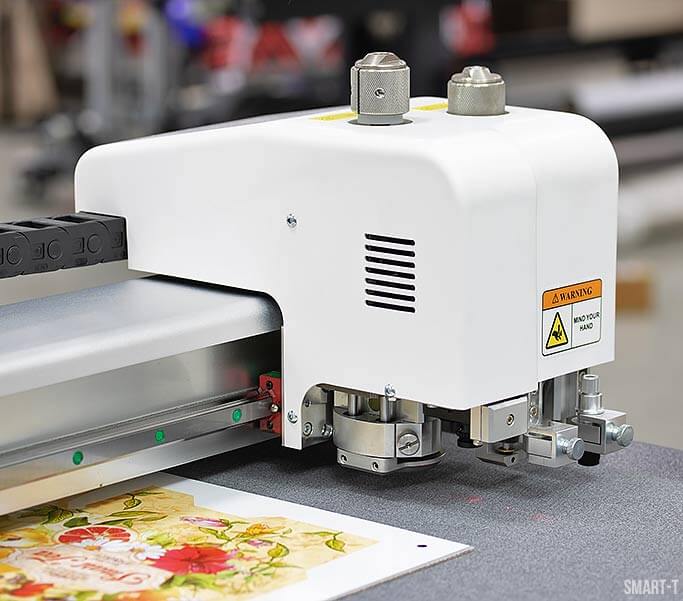

Система высокоточного автоматического позиционирования

CCD-камера высокой четкости обеспечивает точное позиционирование различных материалов в автоматическом режиме и прецизионную контурную резку, предотвращая эти проблемы, обусловленные человеческим фактором.

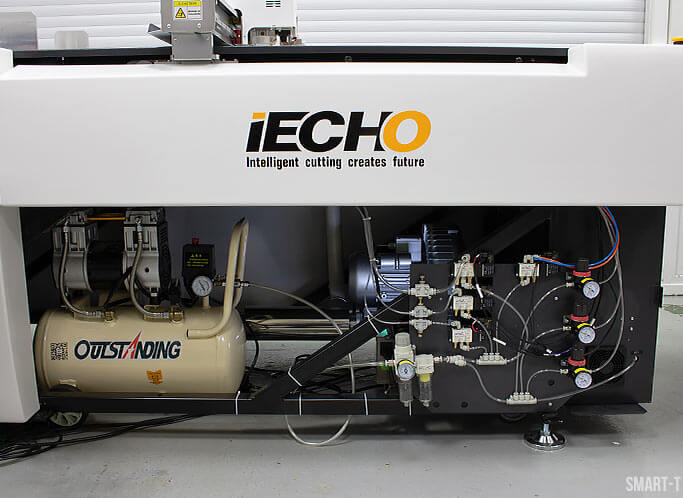

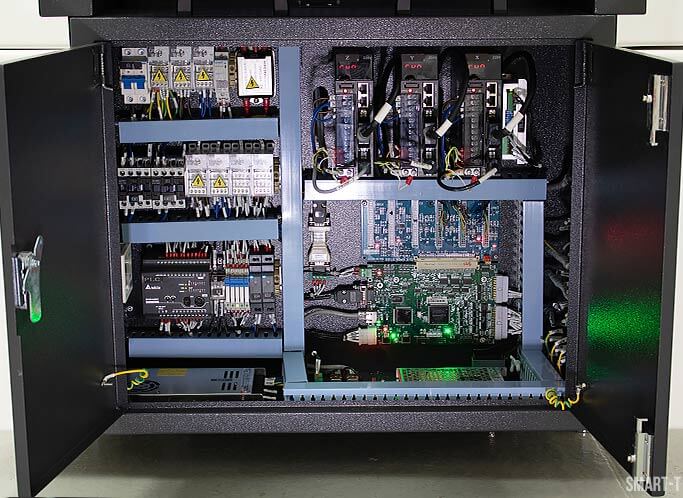

Конструкция плоттера и блок электроники

Основа плоттера iECHO PK представляет собой стальную раму, усиленную несколькими поперечинами для повышения жесткости конструкции и улучшения точности обработки.

Электронная часть станка расположена исключительно компактно и удобно для обслуживания. Весь блок собран в соответствии со всеми международными требованиями к промышленной электропроводке.

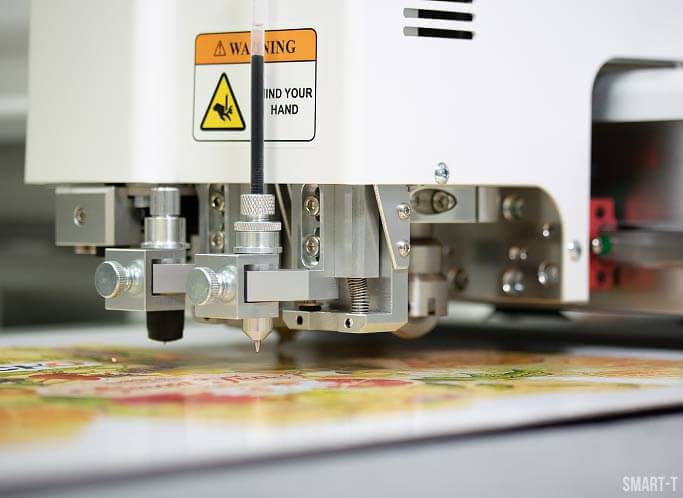

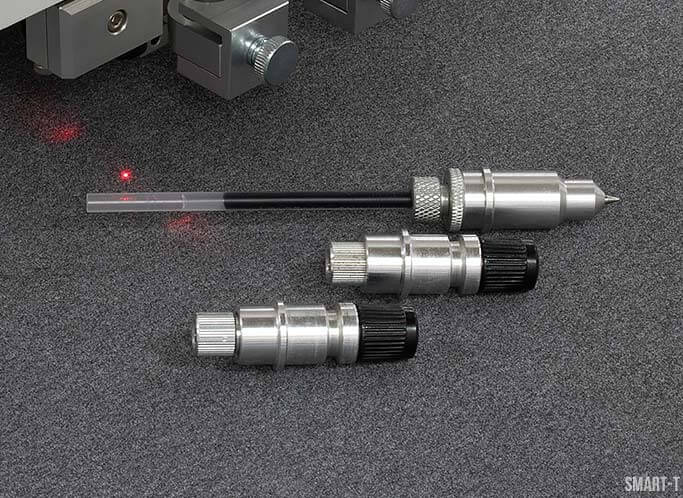

Усовершенствованная система флюгерных ножей

Новая конструкция флюгерных ножей iECHO PK позволяет максимально стабилизировать настройки режущего инструмента, что обеспечивает исключительно точную резку без отклонений параметров от заданных установок. В новом режущем модуле предусмотрена возможность установки перьевого инструмента для черчения и маркировки.

Система резки по QR-коду

Функция сканирования QR-кода обеспечивает быстрый старт рабочих операций. Обработка материалов производится в автоматическом режиме: система после завершения предыдущего задания на основании данных, полученных с QR-кода, считываемого специальной камерой, загружает следующий файл раскроя. Благодаря сокращению количества простоев с помощью автоматизации обработки заданий увеличивается общая производительность оборудования.

Функция автоматической остановки каретки

Для защиты оператора от возможной травмы и рабочего инструмента от контакта с материалом на каретке плоттера установлены датчики, реагирующие на препятствие. В случае обнаружения препятствия, каретка автоматически останавливается и плоттер ставится на паузу до его устранения. Эта система позволяет не устанавливать дополнительные устройства для защиты оператора (например ограждений) и избежать повреждения инструмента и всего инструментального блока.

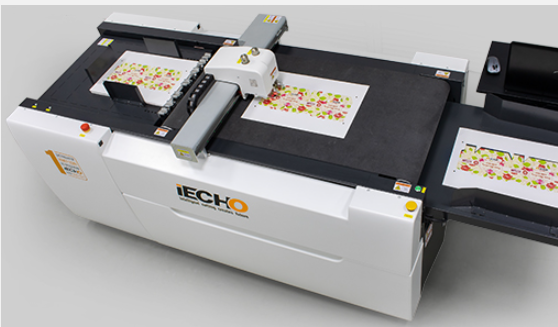

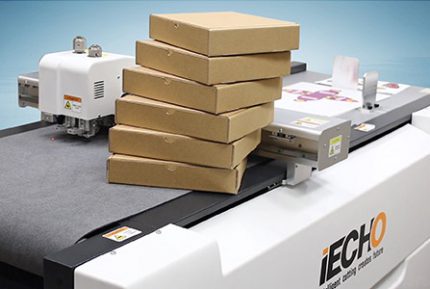

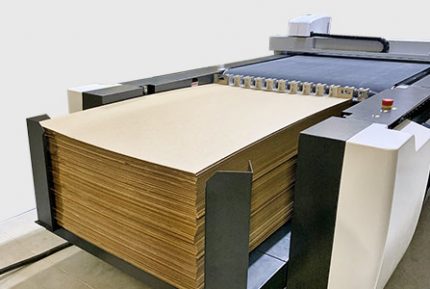

Автоматическая подача материала

Полностью автоматическая система листовой подачи существенно повышает производительность и делает рабочий процесс наиболее эффективным. Сразу после завершения задания автоматический конвейер аккуратно укладывает обработанный материал в приемный лоток.
