Цифровой бюджетный режущий плоттер iECHO серии BK является интеллектуальной цифровой системой резки, разработанной для создания образцов в упаковочной и полиграфической индустрии, а также для мелкосерийного производства по индивидуальному заказу. Он оснащен самой передовой 6-осевой высокоскоростной системой управления движением каретки, что дает возможность выполнять целостную порезку, полурезку, биговку, v-образную резку, штамповку, маркировку, гравировку и фрезерование быстро и точно. Практически все задачи по резке могут быть выполнены только с помощью одной машины. Система резки IECHO может помочь клиентам быстрее и проще обрабатывать точные, новые, уникальные и высококачественные продукты в ограниченное время и в ограниченном пространстве.
Особенности серии iECHO BK
- Бюджетное решение небольшого формата.
- От одного до двух инструментов на каретке.
- Скорость резания до 1 м/сек.
- Возможность резки листовых, рулонных материалов, подетальная резка крупногабаритных материалов.
- Мощный вакуумный насос с возможностью регулировки силы прижима.
- Система безопасности Safety Device.
- Управляющий софт iECHO iBrightcut и CutterServer
Размеры столов раскройщиков BK : 1300х1100 мм, 1700х1300 мм и 2500х1600 мм. Эта серия является базовой, куда входит минимальный набор необходимых модулей и функций: все модели серии оснащены однозонным вакуумным столом с акриловой столешницей, поставляются или с одной или двумя режущими модулями для установки инструментов. Максимальная скорость резки 1 м/сек, что в 2-4 раза быстрее ручной резки.
Опции для раскройных комплексов iECHO

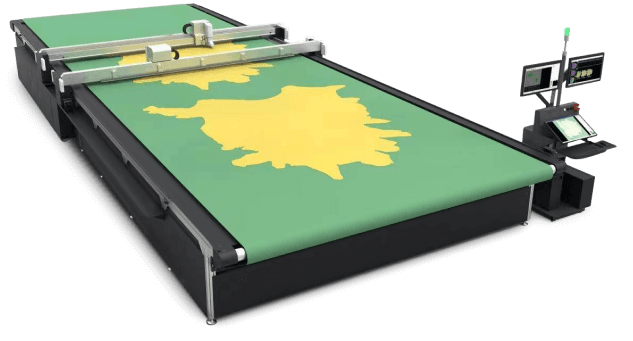

Конвейерная система Все модели режущих плоттеров могут оснащаться интеллектуальной функцией непрерывной резки на конвейере, что позволяет загружать материалы в непрерывном режиме, эффективно выполнять протяженные задачи, обрабатывать не только листовые, но и рулонные материалы, сокращать затраты труда и повышать производительность.
Подача может быть двух типов:- Пассивная система. Рулонные материалы подаются на конвейер прямо с устройства подачи, которое оснащено валом подачи материала, дополнительным валом и механизмом натяжения материала
- активная система. Работа системы синхронизирована с конвейерной системой комплекса. В ней предусмотрен датчик петли и контроль кромки материала.
Система безопасности оператора (Safety Device)
Все модели оснащены эффективной системой защиты, обеспечивающей безопасность оператора и исключающей возможность получить травму во время работы комплекса. Кроме этого, на раскройщиках iECHO установлены четыре кнопки аварийной остановки, при нажатии на которые работа машины немедленно прекращается.
Система определения глубины инструмента (AKI)
Система AKI автоматизує процес встановлення глибини занурення інструменту. С помощью этой системы быстро, легко и с высокой точностью устанавливается глубина погружения лезвий инструментов – тангенциального ножа, ножа Kiss cut, дискового ножа. Этим гарантируется прорезание материала без повреждения статической подложки или ленты конвейера.
Система оптического позиционирования по меткам CRS
Во всех моделях раскройщиков iECHO предусмотрена установка системы высокоточного автоматического позиционирования. С помощью встроенной CCD-камеры обеспечивается точное положение инструмента и возможность контурной резки по реперным меткам. Благодаря этому можно избежать погрешностей, которые обычно сопровождают ручные операции, и учесть все особенности вырезаемого изображения.
Возможные модули
Универсальный модуль
Универсальный модуль предназначен для перемещения различных инструментов по рабочему полю. Гибкость и универсальность этих модулей позволяет легко и с минимальными затратами создать конфигурацию режущей системы в полном соответствии с конкретными требованиями к резке и обработке материалов.
Пробивной модуль
Этот модуль предназначен для пробивания отверстий диаметром от 2-х до 5-ти мм. Оптимально подойдет для плотных материалов, таких как кожа, ранетки или резина. Одновременно в работе может пробиваться два разных диаметра.
Фрезерующий модуль 0,35 кВт
В основе – высокооборотистый шпиндель мощностью 350 Вт. Рассчитан на использование трех миллиметровых фрез. Инструмент предназначен для обработки более мягких материалов, но может обрабатывать более сложные материалы за несколько проходов.
Инструменты
Универсальный тангенциальный инструмент
Предназначен для высокоскоростного раскроя материалов широкого спектра толщиной до 5 мм. Для данного инструмента поставляются лезвия толщиной 0,63 мм, 1 мм и 1,5 мм.
По сравнению с другими инструментами тангенциальный нож UCT является наиболее экономически эффективным, так как обеспечивает высокую скорость резания и низкие затраты на техническое обслуживание.
Фрезерный инструмент CNC
Шпиндель фрезы обеспечивает высокую скорость вращения – до 60000 об./мин. Мощность шпинделя – 350 Вт. Фреза с высокочастотным приводом может использоваться для резки жестких материалов толщиной до 20 мм.
Специальная система пылеудаления позволяет проводить работы с максимальной эффективностью и минимальным количеством сопутствующих отходов.
Инструмент для маркировки
Инструменты для нанесения графической информации, маркировки изделий. Используемые чернила серого цвета хорошо видны на поверхностях любого цвета.
Инструмент для надсечки Kiss Cut
Инструмент Kiss Cut Tool в основном применяется для высокоскоростной резки самоклеящихся ПВХ-пленок (изготовление наклеек). iECHO KCT позволяет прорезать верхнюю часть материала (пленку) без повреждения нижней (подложки).
Электрический осциллирующий инструмент
Электрический осциллирующий инструмент прекрасно подходит для сквозной резки материалов средней плотности.
Этот инструмент приводится в действие электромотором, обеспечивающим высокую скорость резки и перемещение ножа вверх-вниз с амплитудой хода 1 мм и частотой 18000 колебаний в минуту.
Пневматический осциллирующий инструмент
Пневматический осциллирующий инструмент iECHO POT приводится в действие сжатым воздухом и перемещает лезвие вверх-вниз с частотой 12000 колебаний в минуту и с амплитудой хода 8 мм.
Прочная конструкция инструмента специально адаптирована для резки жестких и прочных материалов. Благодаря нескольким видам лезвий, можно добиваться различных результатов обработки.
Инструмент для пробивания отверстий и проемов
Инструмент для пробивки отверстий и прорезей линейного расположения для быстрого нанесения на картон и гофрокартон линий сгиба для дальнейшего формирования объемного изделия и для легкого отделения деталей от несущего полотна.
Ротационный
инструмент
Предназначен для высокоскоростного раскроя тканей, трикотажа и нетканых материалов.
Идеально подходит для резки технических тканей – препрегов, материалов на основе углеродного, пара-арамидного, мета-арамидного и стекловолокна.
Инструмент угловой резки
Специальный нож для выборки V-образного паза для производства сложных конструкций из композитных материалов со вспененным наполнителем, сотового картона, пенокартона или сэндвич-панелей.
Бегущий инструмент
Бегущий инструмент для нанесения прямолинейных бороздок для последующей сборки плоской заготовки в объемное изделие.
Предназначен для картона, тонких гибких пластиков и других легко продавливаемых материалов.
Пресс-нож с бегущим колесом
Пресс-нож предназначен для деликатной резки гофро- и микрогофрокартона, сотового и гофрированного полипропилена, а также других материалов толщиной до 7 мм.
Текстиль
Одежда | Мягкая мебель Баннеры | Флаги | Рекламные конструкции
Пенокартон
Буквы и логотипы | Постеры Фоторамки | Ростовые фигуры
Синтетическая бумага (ПП)
Фотографии | Постеры Стенды Roll-up | Демонстрационные стенды
Сэндвич-полистирол
Креативные игрушки Модели и конструкции | Ростовые фигуры
Акрилове скло
Награды Рекламное производство | Декоративные элементы Скульптуры
Поролон
Защитная упаковка |
Сэндвич-материалы
Световозвращающие пленки
Дорожные знаки Знаки предупреждения | Декоративная аппликация
Алюминиевый композит
Буквы и логотипы | Демонстрационные стенды
АБС
Упаковка | Демонстрационные стенды POP-конструкции
Картон
Цветные коробки Пакеты | Пакеты с цветными коробками
Упаковка
Макулатурный картон
Упаковка | Подарочные коробки | Фоторамки | Макеты и модели
Гофрированный картон
Тара и упаковка | Подарочные коробки | POP-конструкции
Сотовые материалы
Защитная упаковка | Демонстрационные стенды Объемные конструкции
Гофрированный пластик
Демонстрационные стенды
Упаковка
Макулатурный картон
Упаковка | Подарочные коробки | Фоторамки | Макеты и модели
Вертикально гофрированный картон
Декоративные элементы POP-конструкции Демонстрационные стенды
Пластифицированный ПВХ (“мягкое стекло”)
“Силиконовые скатерти”| Настольные покрытия
Пластифицированный ПВХ (“мягкое стекло”)
“Силиконовые скатерти”| Настольные покрытия
Виниловые наклейки
Этикетки. Буквы и логотипы | Виниловые аппликации | Автомобильная и промышленная графика
