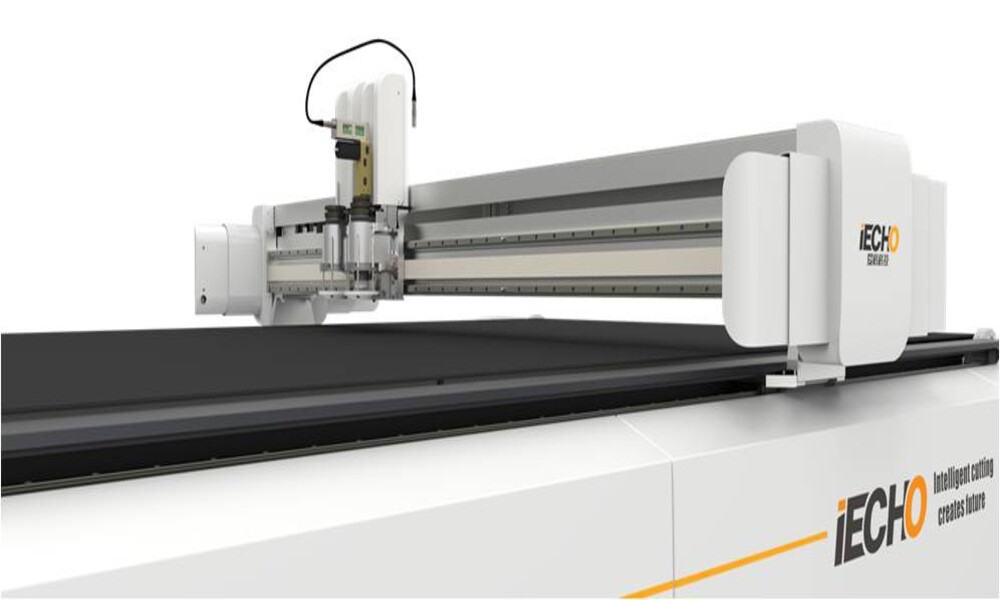

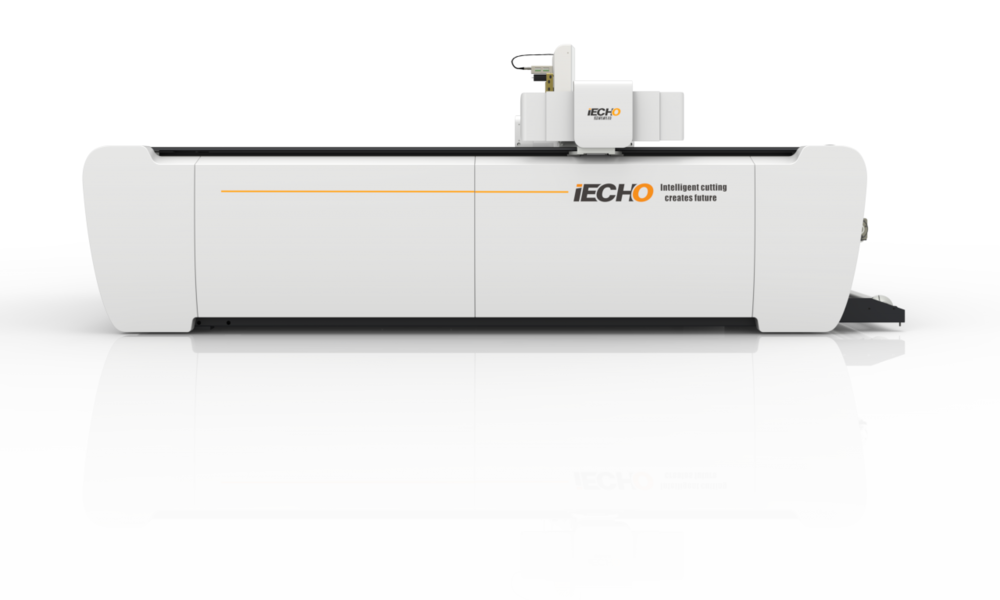

Планшетний різальний плотер iECHO BK4 нового покоління визначається своєю винятковою ефективністю та передовими можливостями в цифровому різанні матеріалів. Цей високошвидкісний пристрій може автоматично і точно виконувати наскрізне різання, надрізування, фрезерування та V-подібну канавку, біговку, маркування та інші процеси. Він знаходить широке застосування у виготовленні салонів і прокладок автомобіля, сфері реклами, текстильній індустрії та галантереї, пакувальної продукції, декоративному оформленні та інших областях.
Серія BK4 відрізняється від попередньої версії BK3 значними покращеннями:
Покращений сучасний дизайн, що підвищує його естетичні якості та функціональність.
Зменшений рівень шуму на 25% та підвищена сила вакуумного притиску, забезпечуючи більш стабільну роботу пристрою.
Інтелектуальні вакуумні зони, які автоматично регулюють всмоктування залежно від розміру матеріалу, оптимізуючи процес різання.
Вбудована діагональна розпірка підвищує міцність конструкції на 30%, що забезпечує більшу стійкість та довговічність.
Всі кабелі машини пройшли мільйон випробувань на опір вигину та міцність, гарантуючи надійну роботу на тривалий термін.
Збільшена швидкість різання на 20%, що сприяє підвищенню продуктивності виробництва.
Оновлена схема компонування модулів для ще більшої зручності та ефективності роботи.
Нова посилена рама, яка забезпечує стабільність та точність різання, підвищуючи загальну продуктивність.
Плотер BK4 має всі основні характеристики вбудованої рами BK3, проте із значними поліпшеннями. За допомогою технології високоміцного зварювання та використання сталі товщиною 12 мм для виготовлення рами, вага основи досягає 600 кг. Це призводить до збільшення міцності рами на 30%, що робить BK4 ідеальним для високоінтенсивної та тривалої виробничої діяльності. Крім того, каркас BK4 виготовлений з високоякісного авіаційного алюмінію, що забезпечує баланс та стабільність пристрою. Завдяки цим поліпшенням користувачам не потрібно перейматися відхиленням нахилу стільниці або не достатньою точністю різання.
Знижений рівень шуму
Новий рівень комфорту. У попередній моделі BK3 спостерігався проблемний високий рівень шуму, який впливав на робоче середовище. Однак у моделі BK4 використовуються передові рішення нового покоління для придушення шуму без жодних втрат у продуктивності. Спеціально розроблена герметична коробка максимально поглинає звук, що дозволяє знизити рівень шуму машини в енергозберігаючому режимі до всього 65 децибелів. Це створює більш комфортну та тиху робочу атмосферу для операторів. Крім того, у BK4 збільшена на 25% функція сегментованого всмоктування потоку повітря вакуумним насосом, що сприяє ще більш ефективному управлінню шумом і підвищує загальний комфорт роботи.
Високі стандарти якості
BK4 втілює в собі передові технології нового покоління та багатий досвід компанії iECHO. Інженери iECHO вдало використовували три методи полірування для 48 основних деталей корпусу BK4. Кожна деталь проходить високоточний процес полірування, що значно підвищує загальну точність та якість продукції. У той же час, всі кабелі машини пройшли 10-мільйонне випробування на міцність при згині, щоб гарантувати, що кожен кабель може працювати довго і стабільно. Це суворе ставлення до виробництва дозволяє забезпечити найвищі стандарти якості продукції BK4.
Вище швидкість – вища ефективність
У виробництві завжди найважливішим є питання ефективності. Інноваційний прорив у швидкості різання матеріалів став ключовим аспектом для BK4 від IECHO! Швидкість різання була збільшена на 20%, піднявшись з 1500 мм/с до 1800 мм/с. Цей значний приріст в швидкості дозволив підвищити продуктивність, розширити ринок виходу та допоміг виробникам зайняти більш конкурентну позицію в умовах посиленої виробничої конкуренції. Нова система різання IECHO BK4 призначена для одношарового або багатошарового різання і може працювати автоматично і точно, здійснюючи нарізне різання, фрезерування, формування V-подібних канавок, маркування і багато інших операцій. Вона знаходить широке застосування в автомобільній індустрії, рекламі, виробництві меблів, розкрої композитних матеріалів та інших галузях. Система різання BK4 забезпечує високу точність та ефективність, надаючи надійні рішення для автоматизованого різання в різних сферах промисловості.
Різні пристрої завантаження матеріалу
Виберіть відповідний завантажувальний пристрій відповідно до рулонних матеріалів.
Інтелектуальне керування конвеєром
Інтелектуальне керування конвеєром матеріалу впроваджує передові технології для автоматизації процесу різання та збирання продукції. Воно забезпечує безперервне різання наддовгих матеріалів без необхідності постійного втручання операторів, що дозволяє зберегти робочу силу та підвищити загальну ефективність виробництва.
Програмне забезпечення для розкроювальних комплексів iECHO
Програмне забезпечення iBrightCut, що постачається в комплекті з розкрійниками від iECHO, є потужним інструментом, який включає всі необхідні функції для ефективної роботи. Воно дозволяє розробляти шаблони, конвертувати дані, автоматично маркувати та редагувати вихідні зображення. Система Powermarker оптимізує використання матеріалу та зменшує кількість відходів.
Програма управління CutterServer, розроблена компанією iECHO, забезпечує стабільну роботу розкрійних комплексів на протязі тривалого часу. Постійні оновлення програмного забезпечення дозволяють користувачам отримувати доступ до нових функцій та покращень.
Основні переваги програмного забезпечення iBrightCut:
Бібліотека матеріалів.
У програмне забезпечення iBrightCut вбудована велика бібліотека матеріалів, що використовуються у різних галузях промисловості. За допомогою цієї бібліотеки користувачі можуть вибирати відповідні матеріалу інструменти та ножі, а також задавати необхідні робочі параметри. Кожен користувач може самостійно розширити бібліотеку, додавши матеріали відповідно до своїх потреб та занести до неї необхідні режими різання.
Інноваційні функції графічного редагування.
Програмне забезпечення iBrightCut має всі необхідні функції САПР, які широко використовуються у рекламному виробництві. За допомогою цих функцій користувачі можуть не тільки редагувати існуючі файли, а й проектувати нові роботи та створювати нові файли. ПЗ винятково доступне в освоєнні: користувачі можуть вивчити всі можливості iBrightCut протягом години і через день розпочати повноцінну роботу.
Управління завданнями.
Користувачі можуть встановлювати пріоритет завдання на різання відповідно до послідовності замовлень, перевіряти протокол попередніх завдань та швидко відправляти на різання завдання з «історії».
Контрольні функції.
Користувачі можуть стежити за траєкторією різання, оцінювати час процесу, оновлювати хід виконання завдання.
Додаткові можливості.
Для максимальної зручності користувачеві надається можливість самостійно встановлювати допоміжні іконки швидкого доступу. Він може після завершення завдання встановити ріжучу головку у потрібне йому положення. Також можна встановити режим, при якому після закінчення роботи компресор буде закриватися автоматично.
Хмарний сервер.
Використання онлайн-сервісів через хмарне сховище дозволяє користувачам отримати дистанційну допомогу та оновлювати систему.
Загально, програмне забезпечення iBrightCut від iECHO є інтегрованою та потужною системою, що сприяє підвищенню продуктивності та оптимізації процесів виробництва.
Інструменти
Універсальний тангенційний інструмент
Фрезерний інструмент CNC
Шпиндель фрези забезпечує високу швидкість обертання – до 60000 об./хв. Потужність шпинделя – 350 Вт. Фреза з високочастотним приводом може використовуватися для різання жорстких матеріалів товщиною до 20 мм.
Спеціальна система пиловидалення дає змогу проводити роботи з максимальною ефективністю і мінімальною кількістю супутніх відходів.
Інструмент для маркування
Інструменти для нанесення графічної інформації, маркування виробів. Використовуване чорнило сірого кольору добре видно на поверхнях будь-якого кольору.
Інструмент для маркування
Інструмент Kiss Cut Tool здебільшого застосовується для високошвидкісного різання самоклейних ПВХ-плівок (виготовлення наклейок). iECHO KCT дає змогу прорізати верхню частину матеріалу (плівку) без пошкодження нижньої (підкладки).
Електричний осцилюючий інструмент
Електричний осцилювальний інструмент чудово підходить для наскрізного різання матеріалів середньої щільності.
Этот инструмент приводится в действие электромотором, обеспечивающим высокую скорость резки и перемещение ножа вверх–вниз с амплитудой хода 1 мм и частотой 18000 колебаний в минуту.
Пневматичний осцилюючий інструмент
Пневматичний осцилювальний інструмент iECHO POT приводиться в дію стисненим повітрям і переміщує лезо вгору-вниз із частотою 12000 коливань за хвилину і з амплітудою ходу 8 мм.
Міцна конструкція інструменту спеціально адаптована для різання жорстких і міцних матеріалів. Завдяки кільком видам лез, можна домагатися різних результатів обробки.
Інструмент для пробивання отворів та прорізів
Інструмент для пробивання отворів і прорізів лінійного розташування для швидкого нанесення на картон і гофрокартон ліній згину для подальшого формування об’ємного виробу і для легкого відділення деталей від несучого полотна.
Ротаційний інструмент
Призначений для високошвидкісного розкрою тканин, трикотажу і нетканих матеріалів.
Идеально подходит для резки технических тканей – препрегов, материалов на основе углеродного, пара-арамидного, мета-арамидного и стекловолокна.
Інструмент кутового різання
Спеціальний ніж для вибірки V-подібного паза для виробництва складних конструкцій із композитних матеріалів зі спіненим наповнювачем, стільникового картону, пінокартону або сендвіч-панелей.
Бігувальний інструмент
Бігувальний інструмент для нанесення прямолінійних борозенок для подальшого складання плоскої заготовки в об’ємний виріб.
Призначений для картону, тонких гнучких пластиків та інших матеріалів, що легко продавлюються.
Прес-ніж з бігувальним колесом
Прес-ніж призначений для делікатного різання гофро- і мікрогофрокартону, стільникового і гофрованого поліпропілену, а також інших матеріалів товщиною до 7 мм.
Текстиль
Одяг | М’які меблі Банери | Прапори | Рекламні конструкції
Пінокартон
Літери та логотипи | Постери Фоторамки | Ростові фігури
Синтетичний папір (ПП)
Фотографії | Постери Стенди Roll-up | Демонстраційні стенди
Сендвіч-полістирол
Креативні іграшки Моделі та конструкції | Ростові фігури
Акрилове скло
Нагороди Рекламне провадження | Декоративні елементи Скульптури
Поролон
Захисна упаковка |
Сендвіч-матеріали
Світлоповертаючі плівки
Дорожні знаки Знаки попередження | Декоративна аплікація
Алюмінієвий композит
Літери та логотипи | Демонстраційні стенди
АБС
Упакування | Демонстраційні стенди POP-конструкції
Картон
Кольорові коробки Пакети |
Упаковка
Макулатурний картон
Упакування | Подарункові коробки | Фоторамки | Макети та моделі
Гофрований картон
Тара та упаковка | Подарункові коробки | POP-конструкції
Стільникові матеріали
Захисна упаковка | Демонстраційні стенди Об’ємні конструкції
Гофрований пластик
Демонстраційні стенди
Упаковка
Макулатурний картон
Упакування | Подарункові коробки | Фоторамки | Макети та моделі
Вертикально гофрований картон
Декоративні елементи POP-конструкції Демонстраційні стенди
Пластифікований ПВХ (“м’яке скло”)
“Силіконові скатертини” | Настільні покриття
Пластифікований ПВХ (“м’яке скло”)
“Силіконові скатертини” | Настільні покриття
Вінілові наклейки
Етикетки | Літери та логотипи | Вінілові аплікації | Автомобільна та промислова графіка
