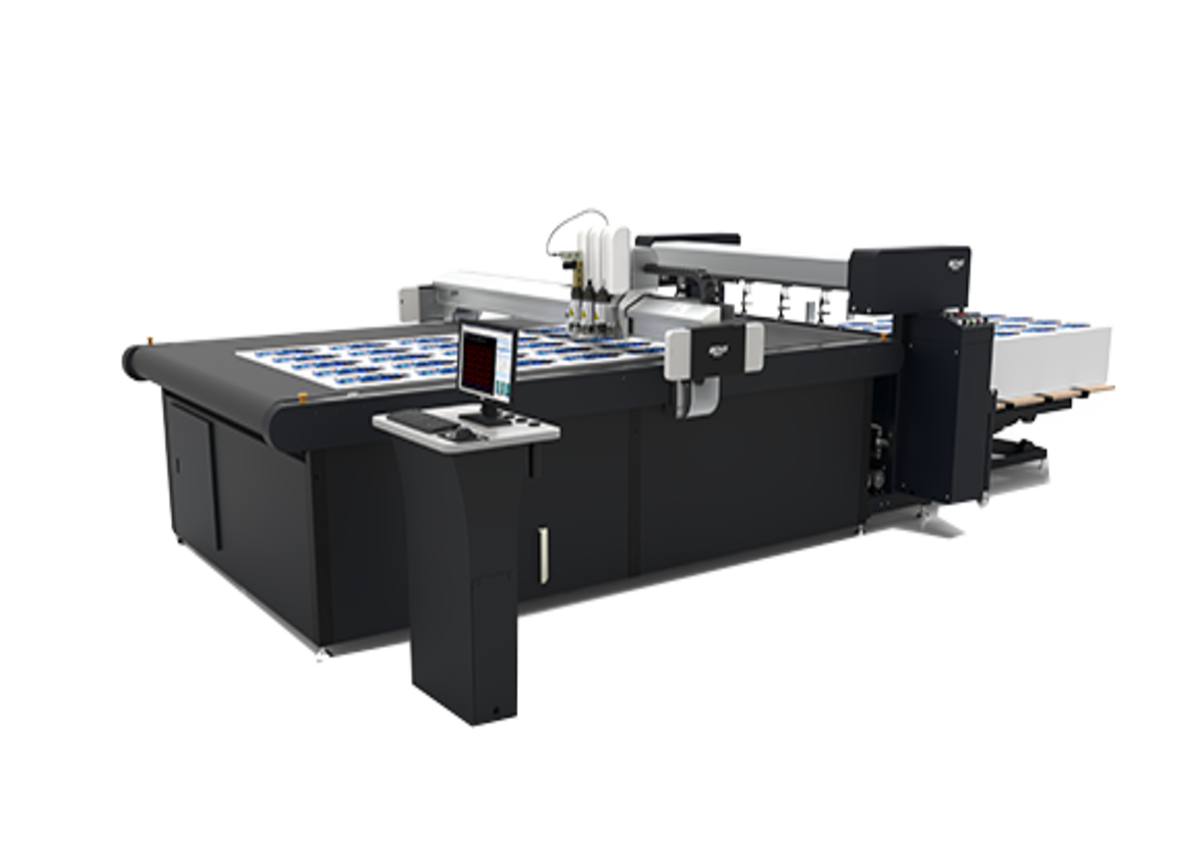

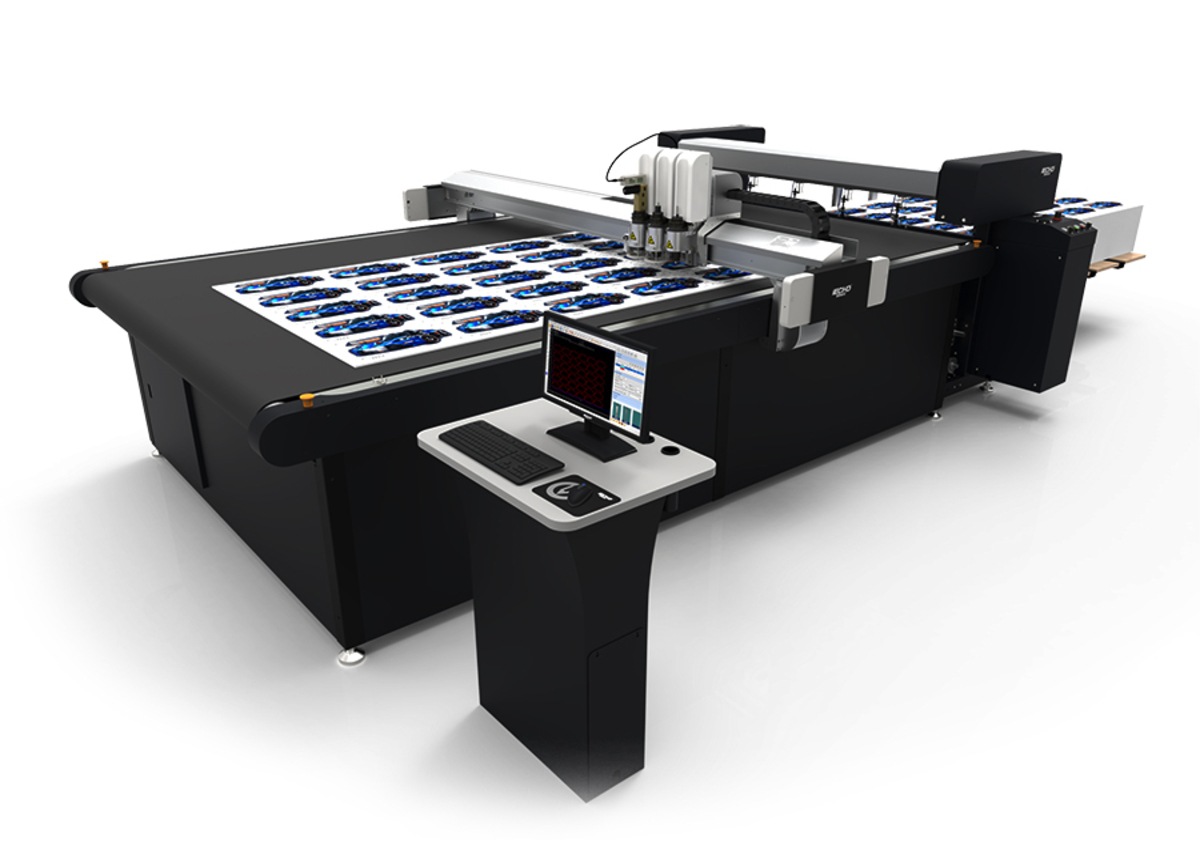

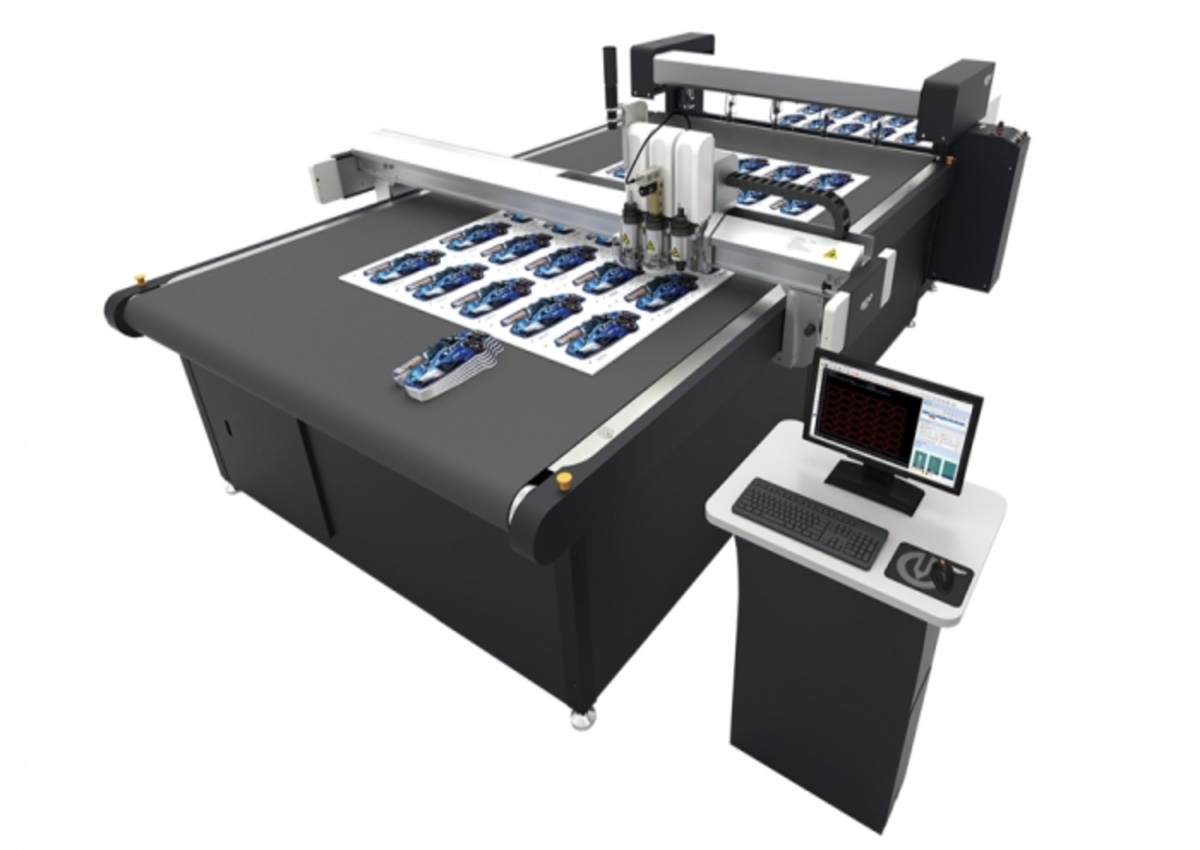

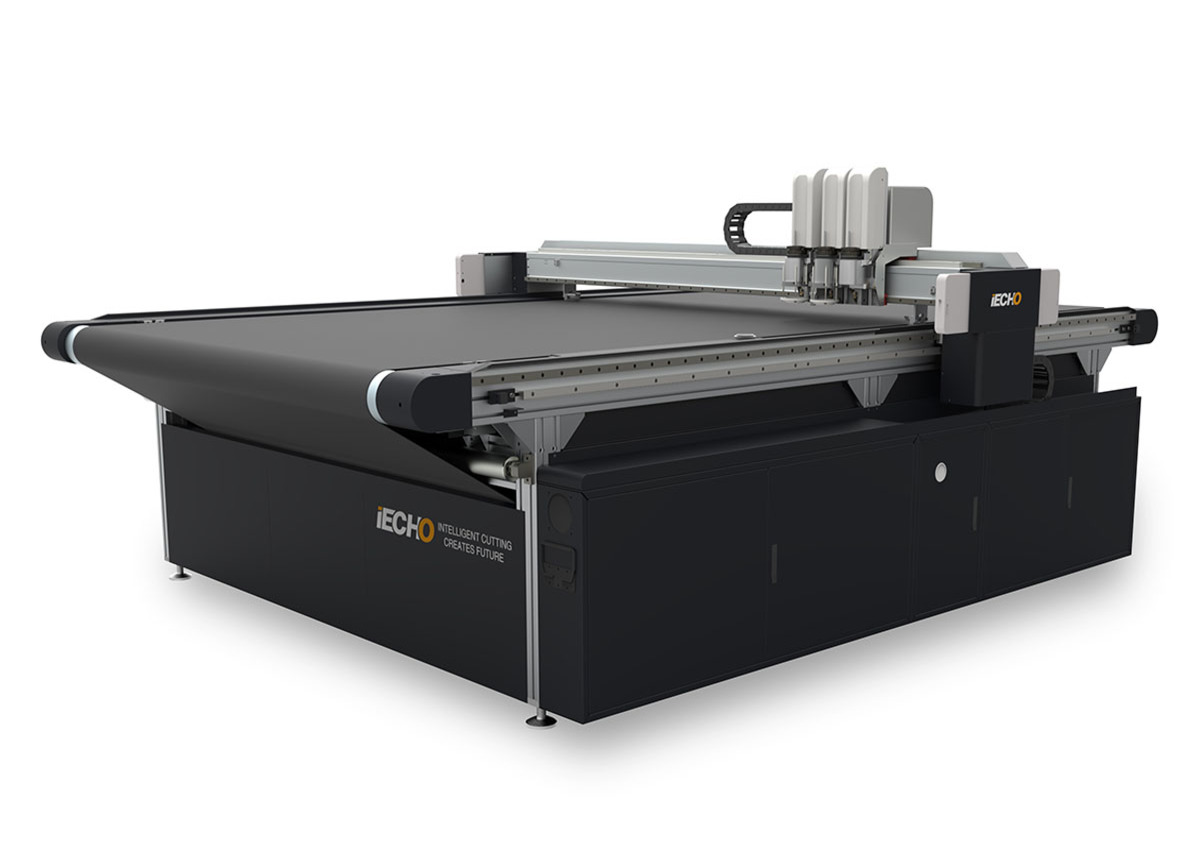

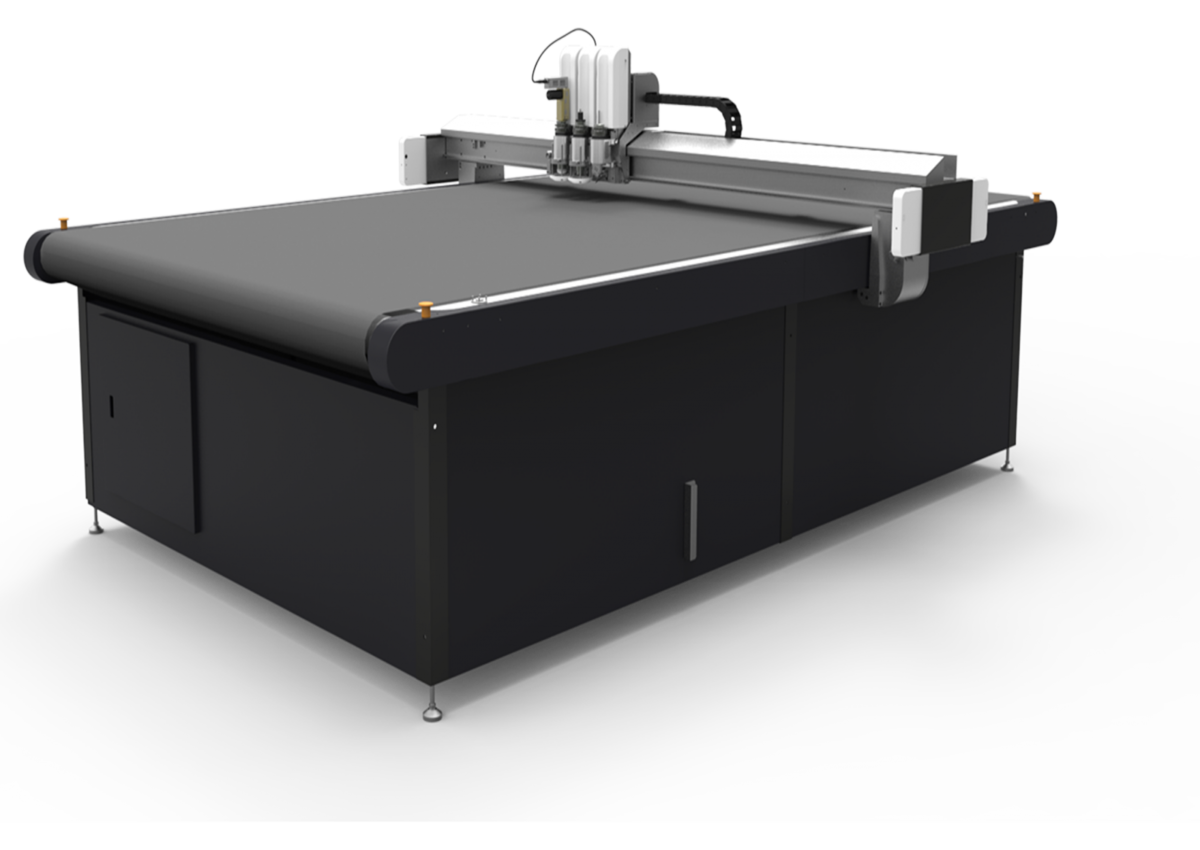

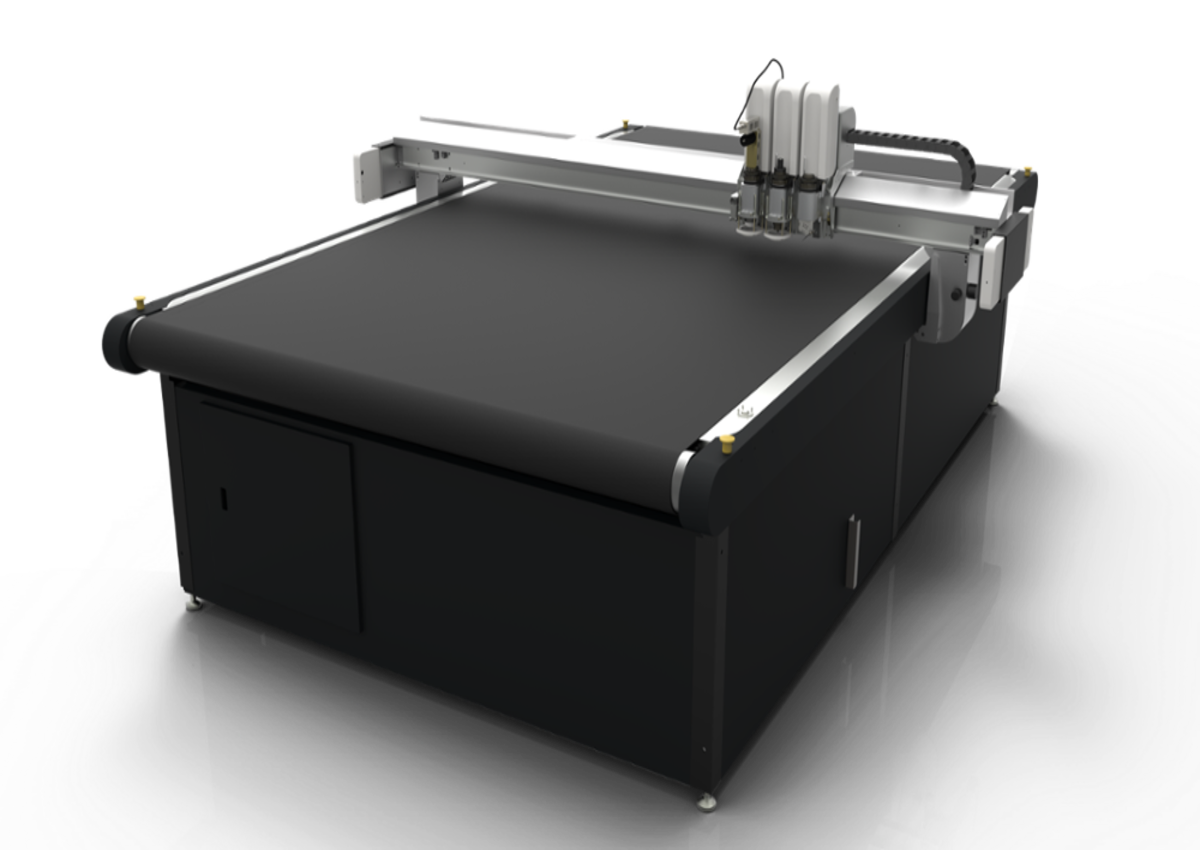

Розкрійники із серії BK3 від iECHO виготовляються з різними розмірами столів, включаючи 1700 х 1300 мм, 2500 х 1300 мм та 2500 х 1700 мм. По замовленню можуть бути доступні індивідуальні розміри столів. Ці комплекси відрізняються від моделей серії ВК багатозонним вакуумним столом, який має стільницю з міцного авіаційного алюмінію. Використання алюмінієвого сплаву гарантує стабільність конструкції і уникнення змін розмірів під впливом температурних коливань. Розкрійники BK3 комплектуються двома або трьома інструментальними станціями. Установлені на них серводвигуни Yaskawa забезпечують швидкість різання до 1,5 м/с, що в 4-6 разів перевищує швидкість ручного різання і в півтора рази перевищує верстати серії ВК. У базову комплектацію входить система визначення глибини інструменту (AKI).
Особливості iECHO BK3
- Висока швидкість різання до 1,5 м/с.

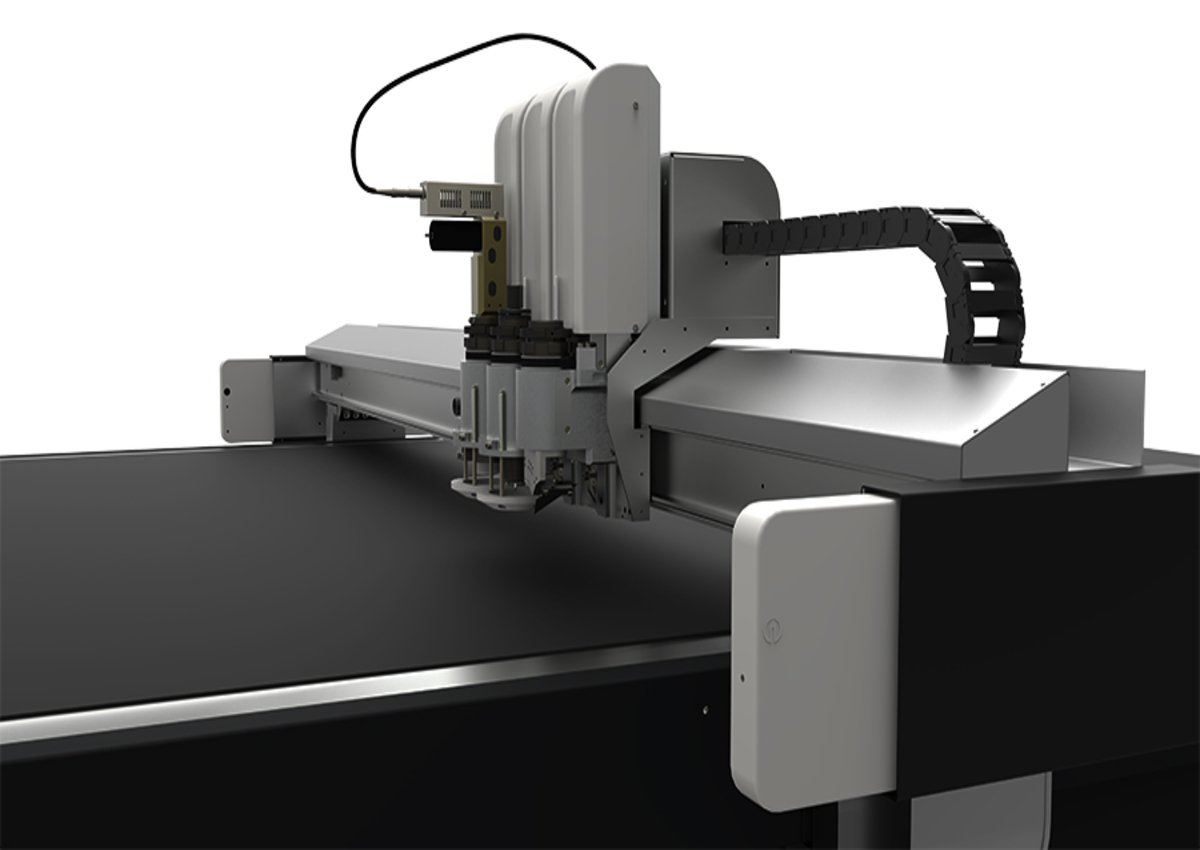

- Варіанти з однією до трьох інструментальних станцій.
- Можливість різання різноманітних матеріалів: листових, рулонних, великогабаритних.
- Потужний вакуумний стіл з регульованою силою притиску.
- Надійна система безпеки Safety Device.
- Прецизійний стіл із високоміцного авіаційного алюмінію.
- Можливість роботи з різними вакуумними зонами.
- Система визначення глибини інструменту в комплекті.
- Серводвигуни Yaskawa (Японія) для ефективного різання.
Комплекси розкроювальних систем iECHO пропонують широкий спектр опцій для оптимізації процесу роботи та підвищення продуктивності.
Ось кілька опцій, які доступні для розкрійних комплексів:
Конвеєрна система: Ця опція дозволяє безперервно завантажувати матеріали та підвищує ефективність роботи, спрощуючи процес та скорочуючи час розкрою.
Другий міст із головками: За допомогою цієї опції можна розширити функціональні можливості різання, дозволяючи виконувати більше завдань за один цикл роботи.

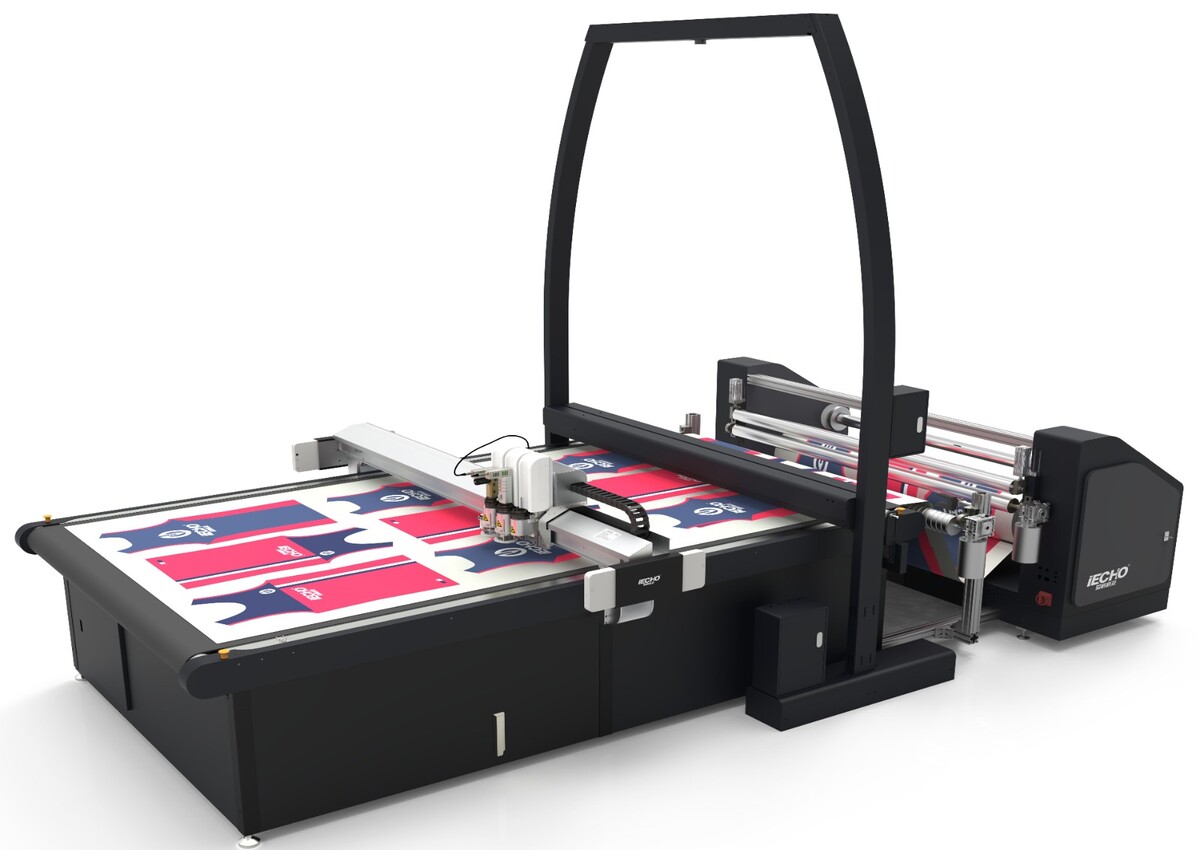

Всі моделі ріжучих плотерів можуть оснащуватися інтелектуальною функцією безперервного різання на конвеєрі, що дозволяє завантажувати матеріали в безперервному режимі, ефективно виконувати протяжні завдання, обробляти не тільки листові, а й рулонні матеріали, скорочувати витрати праці та підвищувати продуктивність.
Система безпеки оператора (Safety Device)

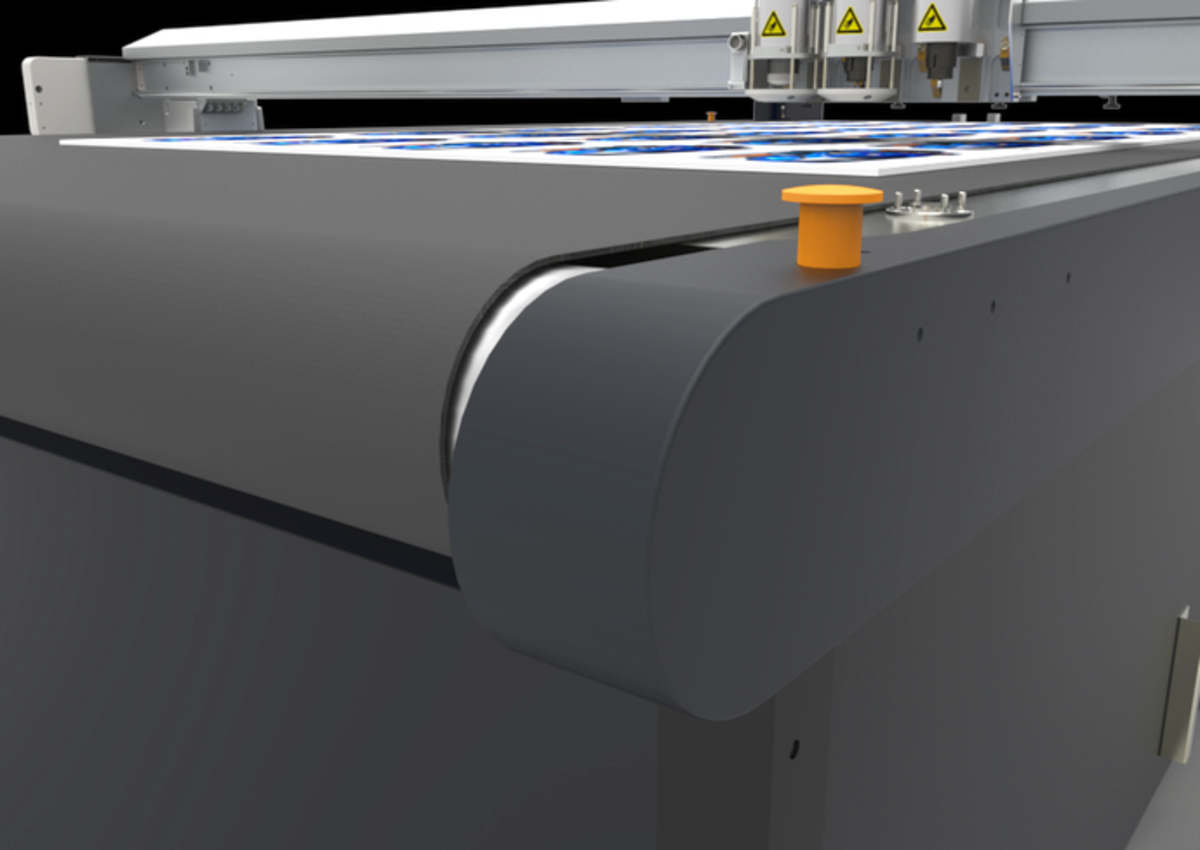

Ця система забезпечує високий рівень безпеки для оператора, уникнення травм та аварійних ситуацій, а також негайне припинення роботи машини за допомогою чотирьох кнопок аварійного зупинку.
Ці опції сприяють оптимізації виробничих процесів, збільшенню продуктивності та покращенню умов роботи оператора.
Система визначення глибини інструменту (AKI)
Система визначення глибини інструменту (AKI) автоматизує налаштування глибини занурення різального інструменту. Вона забезпечує точне та швидке встановлення глибини для різних типів інструментів, таких як тангенціальний ніж, ніж Kiss cut та дисковий ніж. Це гарантує безпечне та ефективне прорізання матеріалу, уникнення пошкоджень статичної підкладки або стрічки конвеєра.
Система оптичного позиціонування за мітками CRS
У всіх розкрійниках iECHO встановлена система оптичного позиціонування за мітками CRS. Ця система забезпечує високу точність позиціонування інструменту за допомогою вбудованої CCD-камери. Вона дозволяє точно визначати положення інструменту і здійснювати контурне різання за реперними мітками. Використання цієї системи дозволяє уникнути помилок, що можуть виникати при ручних операціях, та забезпечує врахування всіх особливостей зображення, що вирізається.
Інструменти
Універсальний тангенційний інструмент
Фрезерний інструмент CNC
Шпиндель фрези забезпечує високу швидкість обертання – до 60000 об./хв. Потужність шпинделя – 350 Вт. Фреза з високочастотним приводом може використовуватися для різання жорстких матеріалів товщиною до 20 мм.
Спеціальна система пиловидалення дає змогу проводити роботи з максимальною ефективністю і мінімальною кількістю супутніх відходів.
Інструмент для маркування
Інструменти для нанесення графічної інформації, маркування виробів. Використовуване чорнило сірого кольору добре видно на поверхнях будь-якого кольору.
Інструмент для маркування
Інструмент Kiss Cut Tool здебільшого застосовується для високошвидкісного різання самоклейних ПВХ-плівок (виготовлення наклейок). iECHO KCT дає змогу прорізати верхню частину матеріалу (плівку) без пошкодження нижньої (підкладки).
Електричний осцилюючий інструмент
Електричний осцилювальний інструмент чудово підходить для наскрізного різання матеріалів середньої щільності.
Этот инструмент приводится в действие электромотором, обеспечивающим высокую скорость резки и перемещение ножа вверх–вниз с амплитудой хода 1 мм и частотой 18000 колебаний в минуту.
Пневматичний осцилюючий інструмент
Пневматичний осцилювальний інструмент iECHO POT приводиться в дію стисненим повітрям і переміщує лезо вгору-вниз із частотою 12000 коливань за хвилину і з амплітудою ходу 8 мм.
Міцна конструкція інструменту спеціально адаптована для різання жорстких і міцних матеріалів. Завдяки кільком видам лез, можна домагатися різних результатів обробки.
Інструмент для пробивання отворів та прорізів
Інструмент для пробивання отворів і прорізів лінійного розташування для швидкого нанесення на картон і гофрокартон ліній згину для подальшого формування об’ємного виробу і для легкого відділення деталей від несучого полотна.
Ротаційний інструмент
Призначений для високошвидкісного розкрою тканин, трикотажу і нетканих матеріалів.
Идеально подходит для резки технических тканей – препрегов, материалов на основе углеродного, пара-арамидного, мета-арамидного и стекловолокна.
Інструмент кутового різання
Спеціальний ніж для вибірки V-подібного паза для виробництва складних конструкцій із композитних матеріалів зі спіненим наповнювачем, стільникового картону, пінокартону або сендвіч-панелей.
Бігувальний інструмент
Бігувальний інструмент для нанесення прямолінійних борозенок для подальшого складання плоскої заготовки в об’ємний виріб.
Призначений для картону, тонких гнучких пластиків та інших матеріалів, що легко продавлюються.
Прес-ніж з бігувальним колесом
Прес-ніж призначений для делікатного різання гофро- і мікрогофрокартону, стільникового і гофрованого поліпропілену, а також інших матеріалів товщиною до 7 мм.
Текстиль
Одяг | М’які меблі Банери | Прапори | Рекламні конструкції
Пінокартон
Літери та логотипи | Постери Фоторамки | Ростові фігури
Синтетичний папір (ПП)
Фотографії | Постери Стенди Roll-up | Демонстраційні стенди
Сендвіч-полістирол
Креативні іграшки Моделі та конструкції | Ростові фігури
Акрилове скло
Нагороди Рекламне провадження | Декоративні елементи Скульптури
Поролон
Захисна упаковка |
Сендвіч-матеріали
Світлоповертаючі плівки
Дорожні знаки Знаки попередження | Декоративна аплікація
Алюмінієвий композит
Літери та логотипи | Демонстраційні стенди
АБС
Упакування | Демонстраційні стенди POP-конструкції
Картон
Кольорові коробки Пакети |
Упаковка
Макулатурний картон
Упакування | Подарункові коробки | Фоторамки | Макети та моделі
Гофрований картон
Тара та упаковка | Подарункові коробки | POP-конструкції
Стільникові матеріали
Захисна упаковка | Демонстраційні стенди Об’ємні конструкції
Гофрований пластик
Демонстраційні стенди
Упаковка
Макулатурний картон
Упакування | Подарункові коробки | Фоторамки | Макети та моделі
Вертикально гофрований картон
Декоративні елементи POP-конструкції Демонстраційні стенди
Пластифікований ПВХ (“м’яке скло”)
“Силіконові скатертини” | Настільні покриття
Пластифікований ПВХ (“м’яке скло”)
“Силіконові скатертини” | Настільні покриття
Вінілові наклейки
Етикетки | Літери та логотипи | Вінілові аплікації | Автомобільна та промислова графіка
