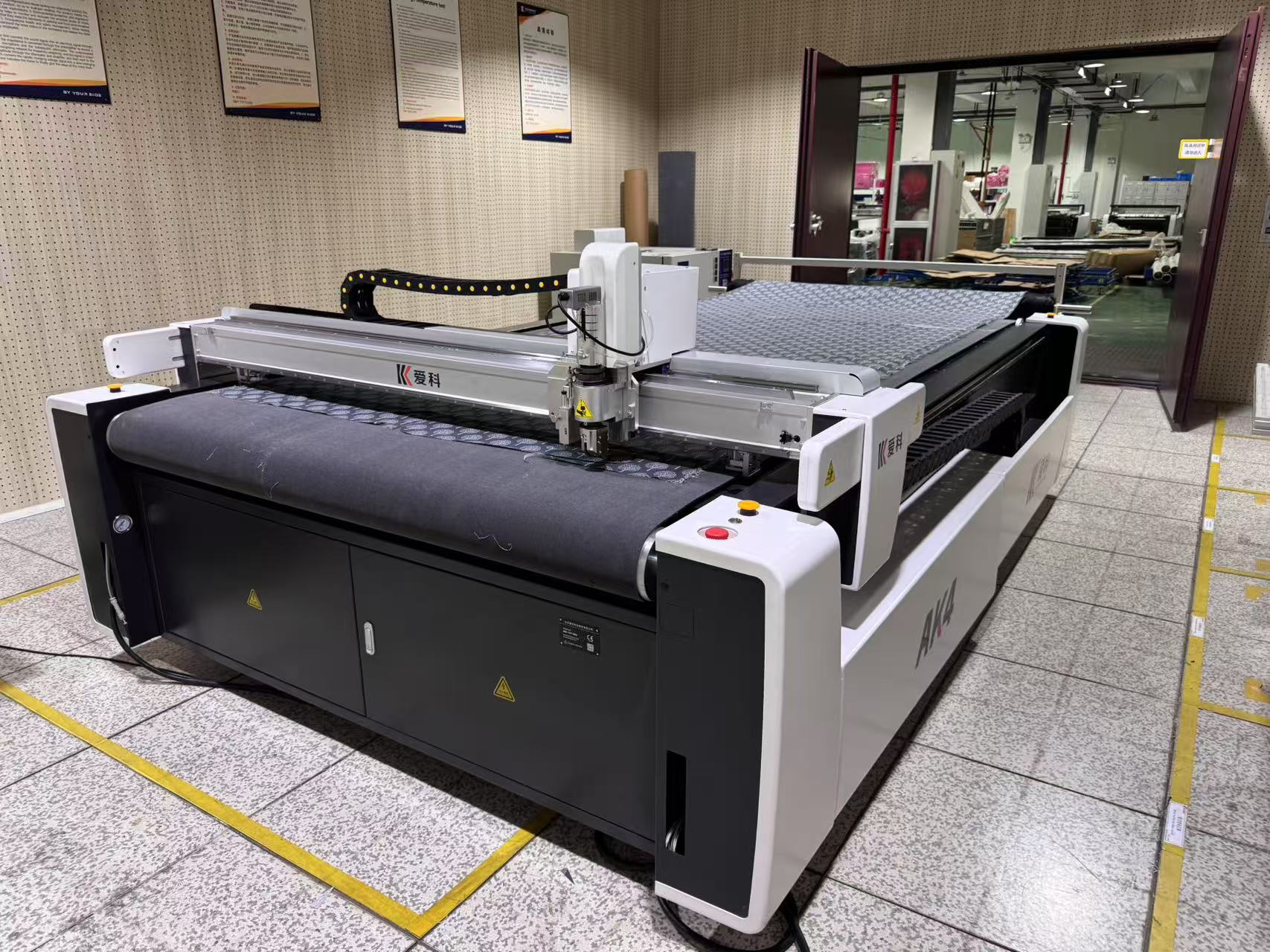

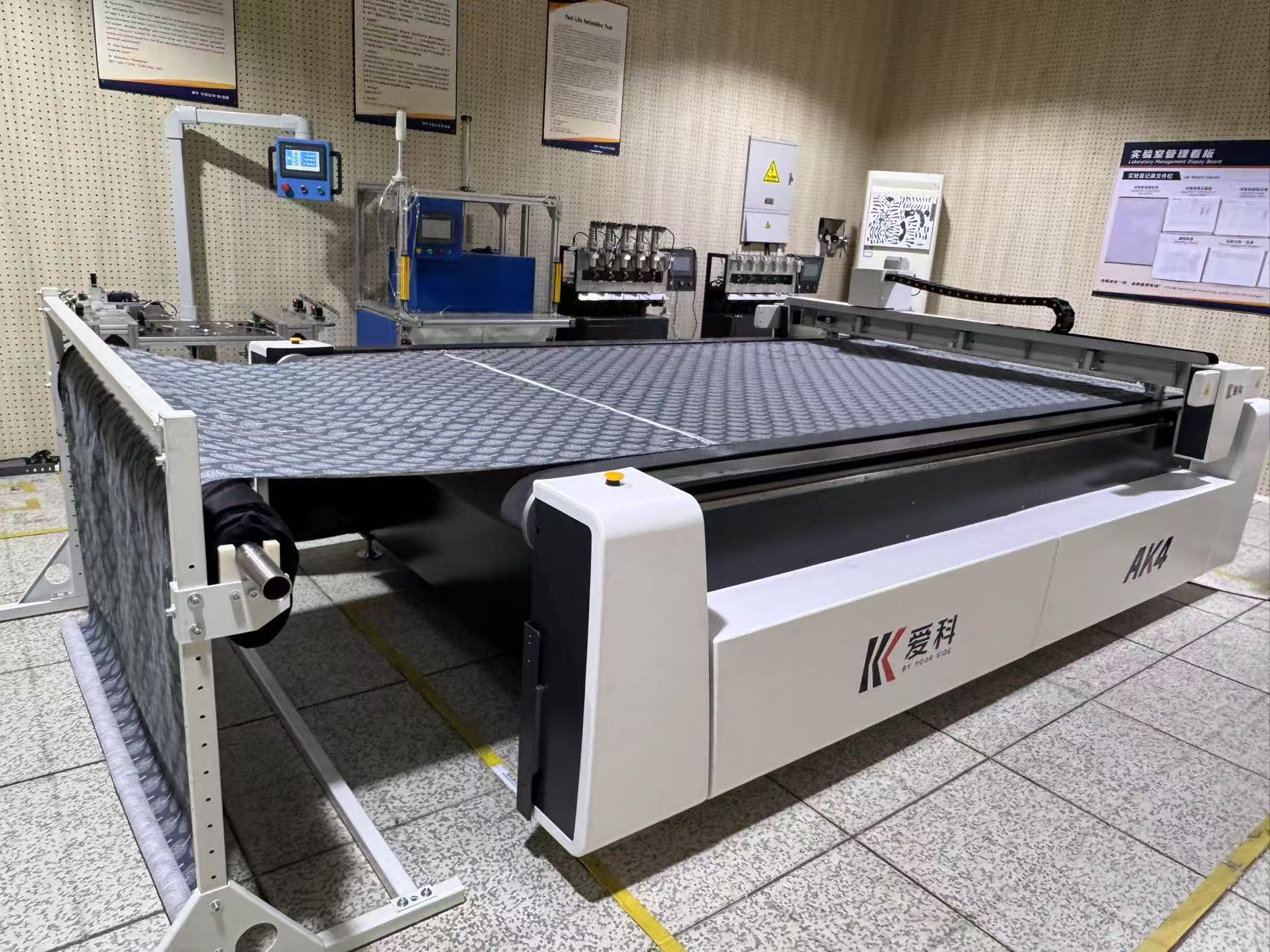

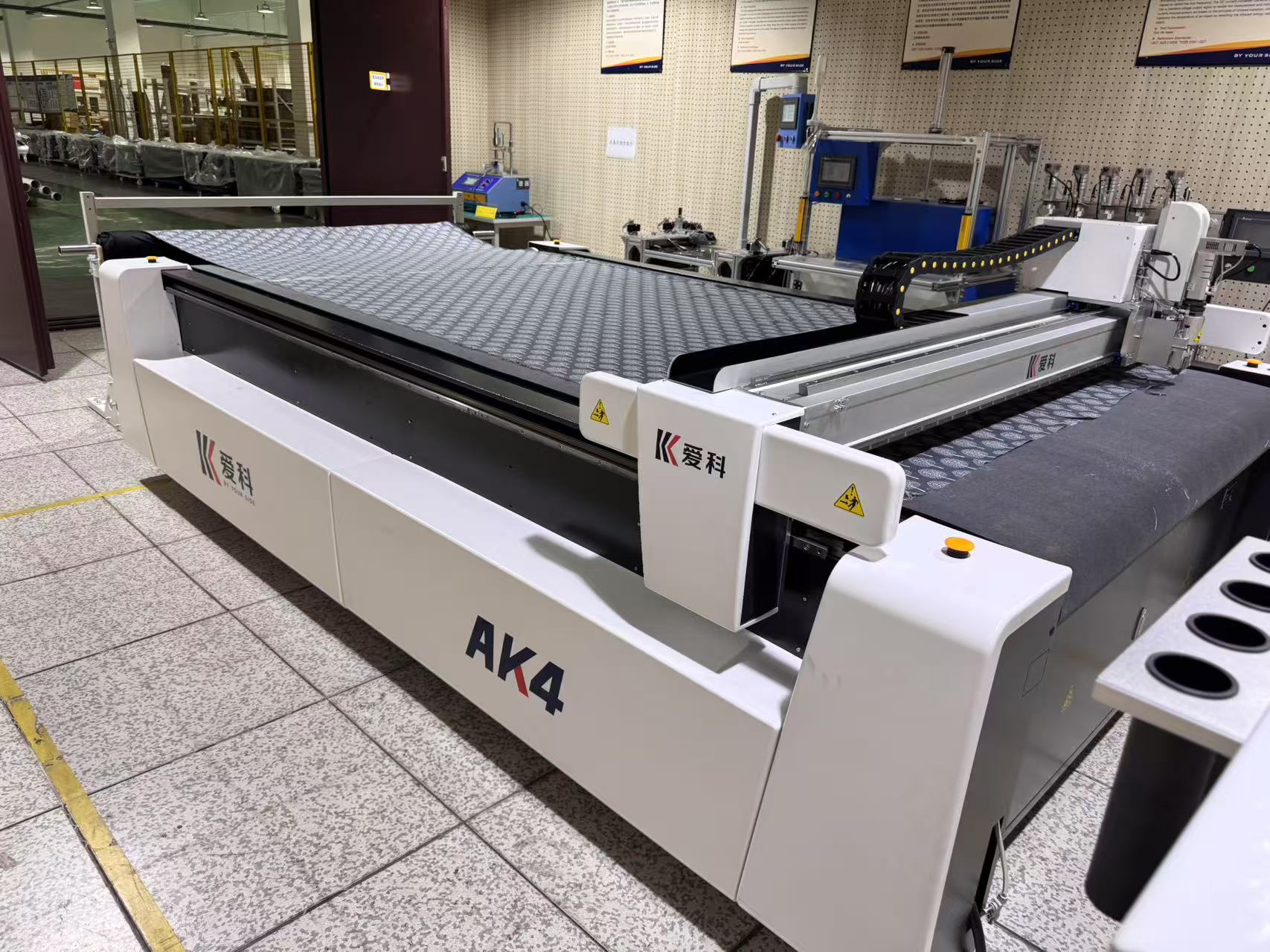

Планшетний ріжучий плотер iECHO серія AK4

Інтелектуальна система різання IECHO AK4 призначена для одношарового (або декількох шарів) різання, може виконувати такі процеси автоматично і точно, як наскрізне різання, виготовлення V-подібних канавок, маркування і т. д. Ріжучий плоттер може широко використовуватися в галузях виробництва автомобільних інтер’єрів, реклами, меблів. система різання AK4 надає автоматизовані рішення для різання широкого асортименту матеріалів у різних галузях.

Нові технології. Три інноваційні прориви.

Планшетний ріжучий плотер IECHO AK4 : це прорив у галузі зниження витрат та підвищення ефективності завдяки потрійній технологічній інновації IECHO. AK4 – втілює в собі основні науково-дослідні та дослідно-конструкторські досягнення IECHO та три великі технологічні прориви: німецьку прецизійну трансмісію, базову конструкцію аерокосмічного рівня та сучасну операційну систему. Зменшивши витрати на виробництво, IECHO запропонувало своїм клієнтам бюджетне рішення, не втрачаючи при цьому як продукт. Тепер у сфері виробництва реклами, вивісок та інших галузей промисловості є рішення, що допомагає, яке «точніше і довговічніше, енергоефективніше і стабільніше в роботі», допомагаючи галузі досягти високої якості, зниження витрат і підвищення ефективності.

Високі стандарти “10 річної точності “.

Німецька технологія трансмісії забезпечує “10-річну точність” роботи обладнання Точність – це основа обладнання для різання з ЧПК та найважливіша вимога для клієнтів, які працюють у серійному виробництві. Для досягнення цієї мети в основній системі трансмісії AK4 використовується німецька технологія зубчастої рейки ARISTO . Косозубі шестерні ретельно відбираються і поліруються за допомогою 23 прецизійних процесів, що забезпечує мікронну точність обробки, що гарантує 10-річну точність. З самого початку досліджень та розробок IECHO прагнула довготривалої надійності. На відміну від більшості промислового обладнання, точність якого знижується на 3–5 років, AK4 гарантує, що деталі, вирізані сьогодні, будуть ідентичні деталям, виготовленим через 3–5 років . Це усуває основну причину відхилень якості при серійному виробництві, виключаючи проблеми з доопрацюванням або відходами через втрату точності та дійсно забезпечує «одноразові інвестиції у довгострокову стабільність виробництва». Орієнтація на зниження витрат: матеріали аерокосмічного класу та оптимізований повітряний потік задають стандарт енергоефективності, прагнучи до створення екологічних, низьковуглецевих та економічних рішень в галузі, команда досліджень і розробок IECHO вирішила такі проблеми, як «високе енергоспоживання та висока вартість обслуговування», впровадивши революційні .

Станіна – аерокосмічного класу!

Станина верстата виготовлена ​​із стільникового матеріалу з алюмінію аерокосмічного класу, товщиною 4 см , що широко використовується в літаках і швидкісних поїздах. Після оптимізації, проведеної IECHO , вона стала «легкою, але виключно міцною», що знижує експлуатаційне навантаження та підвищує довговічність основи.

Оптимізація вакуумного притиску матеріалу.

В AK4 IECHO оптимізувала внутрішню конструкцію повітряного потоку вакуумного насоса: вакуумний насос потужністю 9 кВт забезпечує більш ніж на 60% більш високу продуктивність всмоктування порівняно з традиційним обладнанням з такою ж потужністю, перетворюючи енергозберігаючу технологію на помітну економічну перевагу для клієнтів.

Низький рівень шуму

В AK4 використовуються рішення нового покоління придушення шуму без втрати ефективності. Спеціальна герметична коробка максимально поглинає звук, таким чином шум машини в енергозберігаючому режимі складає всього 65 децибелів, створюючи більш комфортну і тиху робочу обстановку.

Симетрична механіка та оптимізований центр тяжіння.

Конструкція з двома напрямними забезпечує високу міцність та стабільну роботу обладнання! Для рекламної індустрії, що відрізняються терміновими замовленнями та постійним навантаженням, IECHO використовувала симетричну конструкцію порталу AK4 з двома верхніми та нижніми рейками. Багаторазові випробування підтвердили значне покращення жорсткості та опору кручення порівняно з традиційними виробами. Навіть при цілодобовій безперервній інтенсивній роботі різального верстата зберігає стабільність, а похибка повторного позиціонування контролюється в межах 0,1 мм , що дозволяє легко справлятися з терміновими замовленнями.

Гідна швидкість – вища ефективність!

Ефективність завжди є найвищим прагненням у виробництві. Найголовніше для різального верстата це швидкість. IECHO AK4 має швидкість різання – 1500 мм/с, що дуже гідно для обладнання цієї цінової категорії. Темп зростання значно підвищив продуктивність, забезпечив міцність устаткування виходу більший ринок і допоміг виробникам зайняти більш вигідне становище за умов дедалі жорсткішої виробничої конкуренції. Нова система різання IECHO AK4 , призначена для одношарової або в кілька шарів різання, може працювати автоматично і точно, наприклад: наскрізне різання, V-подібна канавка, маркування і т. д. Вона може широко використовуватися в галузях автомобільного інтер’єру, реклами, меблі, розкрий композиту і т . д. різання у різних галузях промисловості.

Різні пристрої завантаження матеріалу

Виберіть відповідний завантажувальний пристрій відповідно до рулонних матеріалів.

Інтелектуальне керування конвеєром

Інтелектуальне управління конвеєром матеріалу реалізує всю роботу з різання та збирання, здійснює безперервне різання наддовгого продукту, заощаджуючи робочу силу та підвищуючи ефективність виробництва.

Програмне забезпечення для розкроювальних комплексів iECHO

Потужне програмне забезпечення iBrightCut, що входить до комплекту постачання розкрійників iECHO, має всі необхідні функції для ефективної роботи. До них відносяться: розробка шаблонів, перетворення даних, автоматичне маркування та редагування вихідних зображень. Система Powermarker дозволяє оптимізувати використання матеріалу та скоротити кількість нераціональних відходів.

Програма управління CutterServer із загальної розробки компанії iECHO гарантує стабільну роботу розкрійного комплексу протягом тривалого часу. У міру вдосконалення цього програмного забезпечення користувачам доступне оновлення до сучаснішої версії.

Переваги ПЗ iBrightCut

Інструменти для розкроювальних комплексів iECHO

Фото інструменту	Назва	Опис
	UCT Універсальний різальний інструмент	Універсальний різальний інструмент призначений для нарізного різання матеріалів товщиною до 5 мм. У порівнянні з іншими інструментами тангенціальний ніж UCT є найбільш економічно ефективним, тому що забезпечує найвищу швидкість різання та низькі витрати на технічне обслуговування. Захисна гільза, оснащена пружиною, дозволяє здійснювати різання з дуже високою точністю.
	UDT та PEN Інструмент для маркування	Інструменти для нанесення графічної інформації, маркування виробів. Чорнило сірого кольору, що використовується, добре видно на поверхнях будь-якого кольору.
	KCT Інструмент для надсічки Kiss Cut	Інструмент Kiss Cut Tool в основному застосовується для високошвидкісного різання ПВХ-плівок, що самоклеяться (виготовлення наклейок). iECHO KCT дозволяє прорізати верхню частину матеріалу (плівку) без пошкодження нижньої (підкладки).
	EOT Електричний осцилюючий інструмент	Електричний осцилюючий інструмент чудово підходить для нарізного різання матеріалів середньої щільності. Цей інструмент приводиться в дію електромотором, що забезпечує високу швидкість різання та переміщення ножа вгору-вниз з амплітудою ходу 1 мм та частотою 18000 коливань на хвилину. Для інструментів iECHO EOT передбачені леза кількох видів.
	POT Пневматичний осцилюючий інструмент	Пневматичний осцилюючий інструмент iECHO POT приводиться в дію стисненим повітрям і переміщає лезо вгору-вниз із частотою 12000 коливань на хвилину та з амплітудою ходу 8 мм. Міцна конструкція інструменту спеціально адаптована для різання жорстких та міцних матеріалів (Гума, гума взуттєва). Завдяки кільком видам лез можна добиватися різних результатів обробки. За допомогою спеціального леза можливе різання матеріалів завтовшки до 110 мм.
	PT Інструмент для пробивання отворів та прорізів	Інструмент для пробивання отворів та прорізів лінійного розташування для швидкого нанесення на картон та гофрокартон ліній згину для подальшого формування об’ємного виробу та для легкого відокремлення деталей від несучого полотна. Для перфоратора передбачено вісім зубчастих лез з різним кроком та розміром зубів прямокутного профілю.
	PRT Ротаційний інструмент	Призначений для високошвидкісного розкрою тканин, трикотажу та нетканих матеріалів. Ідеально підходить для різання технічних тканин – препрегів, матеріалів на основі вуглецевого, пара-арамідного, мета-арамідного та скловолокна. Розкрій здійснюється дисковими лезами, що обертаються з великою швидкістю різного діаметра, що мають форму кола або багатогранника.
	V-CUT Інструмент кутового різання	Спеціальний ніж для вибірки V-подібного паза для виробництва складних конструкцій із композитних матеріалів із спіненим наповнювачем, стільникового картону, пінокартону чи сендвіч-панелей. Доступні ножі для кутів вибірки 0 °, 15 °, 22,5 ° і 45 °.
	СТТ Бігувальний інструмент	Біговальний інструмент для нанесення прямолінійних борозенок для подальшого складання плоскої заготовки в об’ємний виріб. Призначений для картону, тонких гнучких пластиків та інших матеріалів, що легко проливаються. Скоординований з програмним забезпеченням для різання з метою досягнення найкращого результату обробки інструмент може здійснювати біговку гофрованого матеріалу вздовж або впоперек його структури без ушкоджень поверхні.
	Punch/Notch module Високошвидкісний пробійник	Високошвидкісний пробійник, що комплектується насадками для вирубки наскрізних отворів або надсічки діаметром від 1 до 5 мм. Застосовується для перфорації отворами круглої форми таких матеріалів, як тканини, натуральна та штучна шкіра тощо.
	PСТ Прес-ніж з бігувальним колесом	Прес-ніж призначений для делікатного різання гофро- та мікрогофрокартону, стільникового та гофрованого поліпропілену, а також інших матеріалів завтовшки до 7 мм. Біговальне колесе делікатно підминає шари гофрокартона, зменшуючи його товщину, а лезо, що виступає з колеса, з легкістю прорізає шари матеріалу. Отже, швидкість розкрою значно підвищується, т.к. не обмежується частотою вібрації леза, як у випадку з осцилюючим інструментом. Глибина різу та зусилля притиску регулюється спеціальним механізмом, що дозволяє використовувати широкий спектр різних за товщиною матеріалів.

Оброблювані матеріали

Фото	Матеріал та застосування
	Пінокартон Літери та логотипи, постери, фоторамки, ростові фігури
	Синтетичний папір (ПП) Фотографії, постери, стенди Roll-up, демонстраційні стенди
	Сендвіч-полістирол Креативні іграшки, моделі та конструкції, ростові фігури
	Акрилове скло Нагороди, рекламне виробництво, декоративні елементи, скульптури
	Пінопласт Захисна упаковка, сендвіч-матеріали
	Текстиль Банери, прапори, рекламні конструкції, технічні вироби
	Світлоповертаючі плівки Дорожні знаки, попередження, декоративна аплікація
	АБС Упаковка, демонстраційні стенди, pop-конструкції
	Картон Кольорові коробки, пакети, упаковка
	Пластики Подарункова упаковка, папки, банери, рекламні конструкції
	Стільникові матеріали Захисна упаковка, демонстраційні стенди, об’ємні конструкції
	Гофрований пластик Демонстраційні стенди, упаковка
	Макулатурний картон Упаковка, подарункові коробки, фоторамки, макети та моделі
	Гофрований картон Тара та упаковка, подарункові коробки, pop-конструкції
	Вертикально гофрований картон Декоративні елементи, pop-конструкції, демонстраційні стенди
	Вінілові наклейки Етикетки, літери та логотипи, вінілова аплікація, автомобільна та промислова графіка

Листова тонка гума. Прокладки, ущільнювачі, килимки

Килимові вироби

Поранить. Прокладки
